菉华触摸芯片合作品牌QCY T5真无线蓝牙耳机拆机报告

发布时间:2020-11-13发布人:我爱音频网

QCY品牌创立于2009年,以 “乐在其中” 为核心产品理念,旨在创造舒适且具有潮流性的无线产品,其中Q代表Quality品质,C代表Creative创造,Y代表Young年轻。

QCY的产品售价集中在200元以内,以较高的性价比取得了不错的销量,其总公司和乐电子为小米真无线耳机提供代工服务。此前我爱音频网曾经拆解过QCY T1S TWS蓝牙耳机(无线充电版)QCY T1青春版真无线蓝牙耳机QCY T4 TWS真无线蓝牙耳机QCY Q29 TWS真无线蓝牙耳机QCY-L2主动降噪无线挂脖耳机五款产品。

此次我爱音频网要拆解的是QCY T5 真无线蓝牙耳机,它采用原相的蓝牙5.0芯片,支持低延迟的游戏模式,支持触控、支持通话降噪、IPX5级生活防水。配置方面与QCY T4比较接近,下面就通过详细拆解看看两款耳机除了外观、内部设计上有什么不同~

一、QCY T5 真无线蓝牙耳机 开箱

包装盒风格比较多彩,与T4一样,左上角为QCY的品牌Logo,底部是产品名称“T5 TWS蓝牙耳机”,耳机和充电盒的渲染图占据主要位置,外圈彩色图案形似一把吉他。

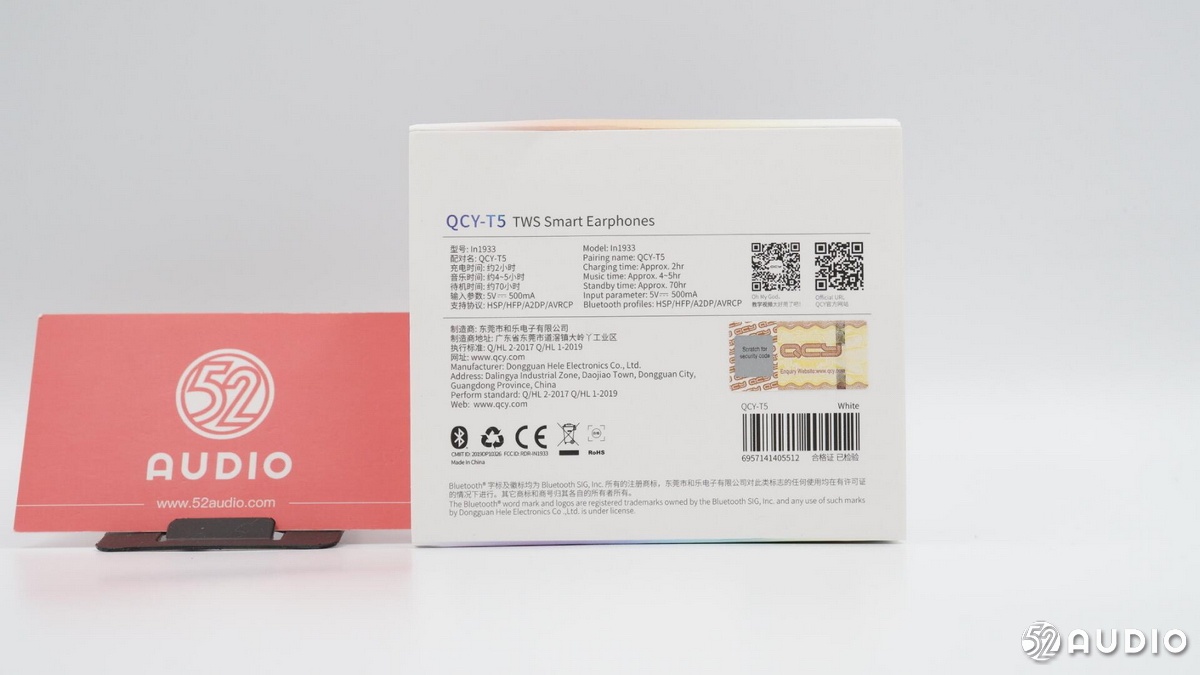

包装盒背面是一组中英文对照的产品信息,主要内容有:QCY T5 TWS蓝牙耳机,型号In1933,音乐播放时间约4-5小时,输入参数5V⎓500mA,支持协议:HSP/HFP/A2DP/AVRCP,制造商:东莞市和乐电子有限公司。此外还有一些认证信息和防伪查询信息等。

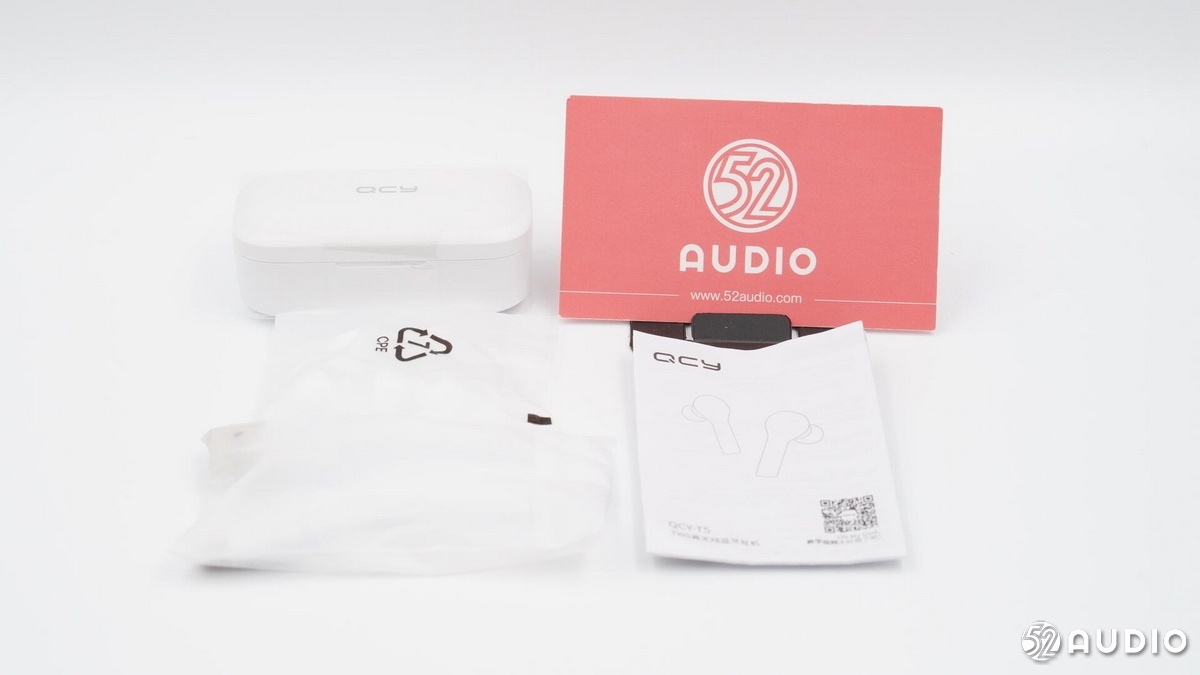

包装盒内物品,耳机及充电盒、充电线、附赠耳塞以及使用手册。

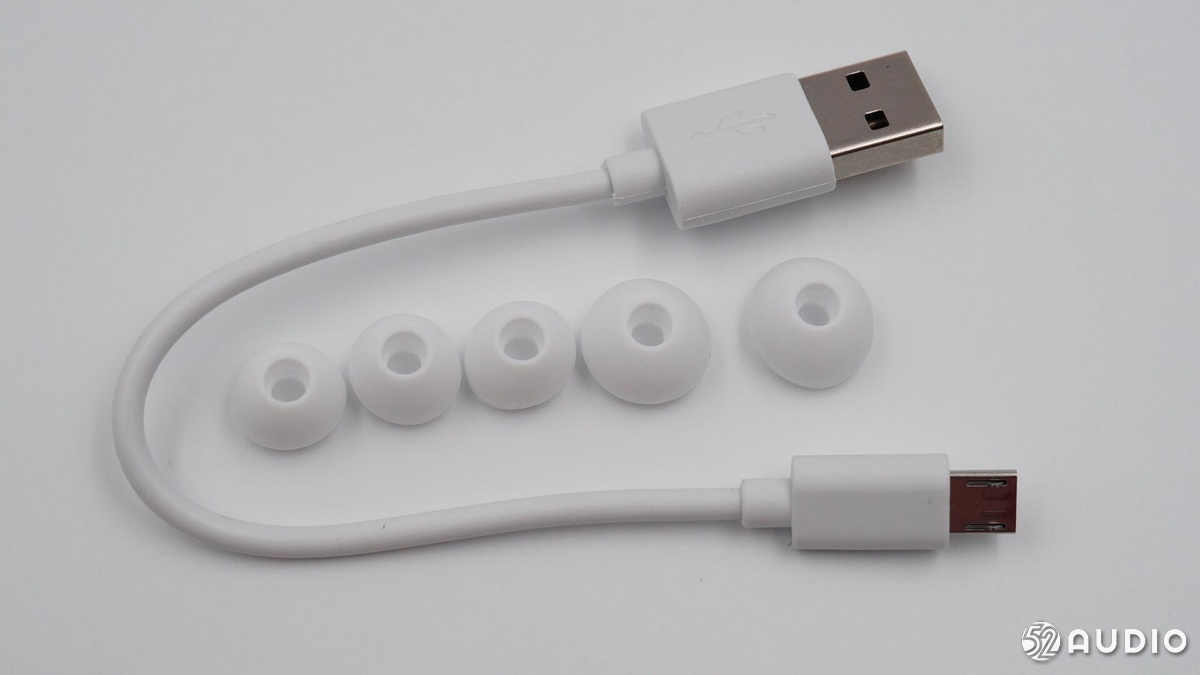

充电线为USB-A to Micro-USB 接口,附赠了两对不同尺寸的硅胶耳塞(多给了一个)。

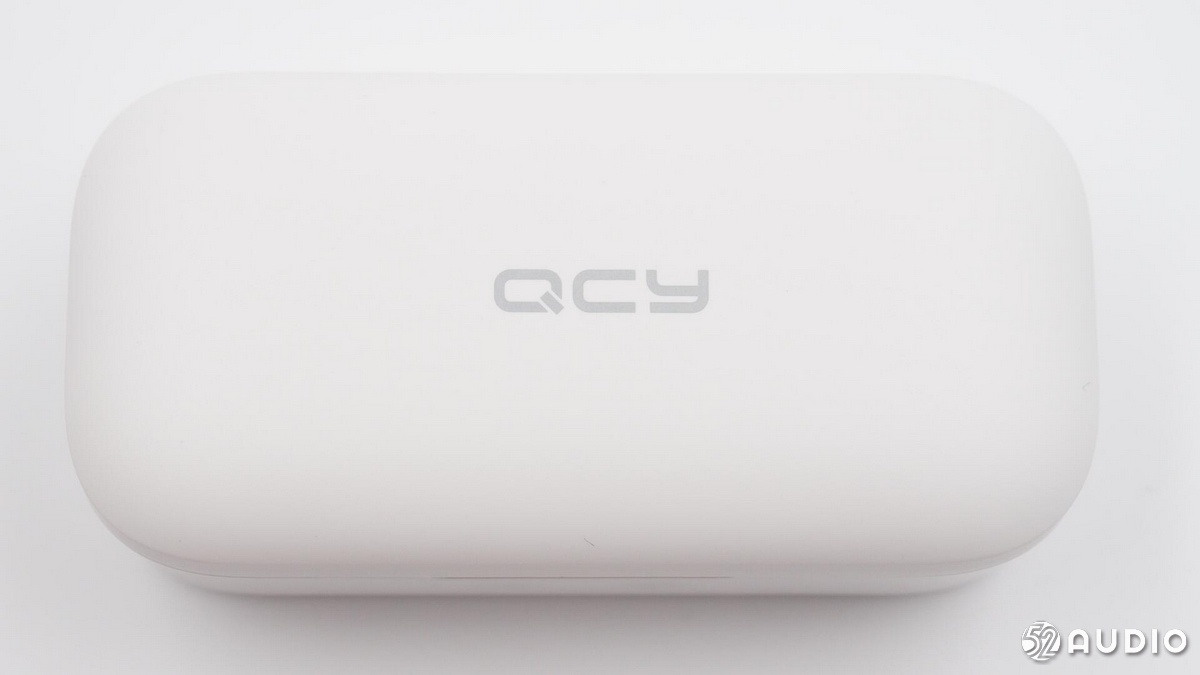

充电盒为“肥皂盒”造型,手感比较细腻,顶部是QCY的品牌Logo。

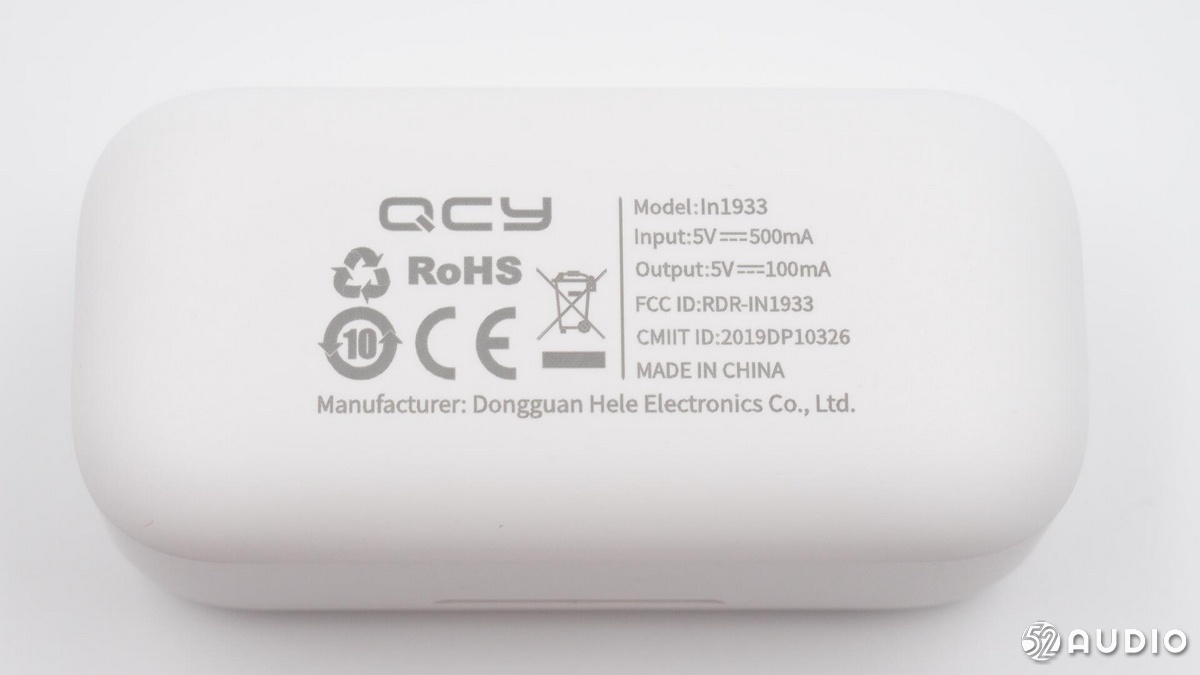

充电盒底部信息,型号:In1933,输入:5V⎓500mA,输出:5V⎓100mA。

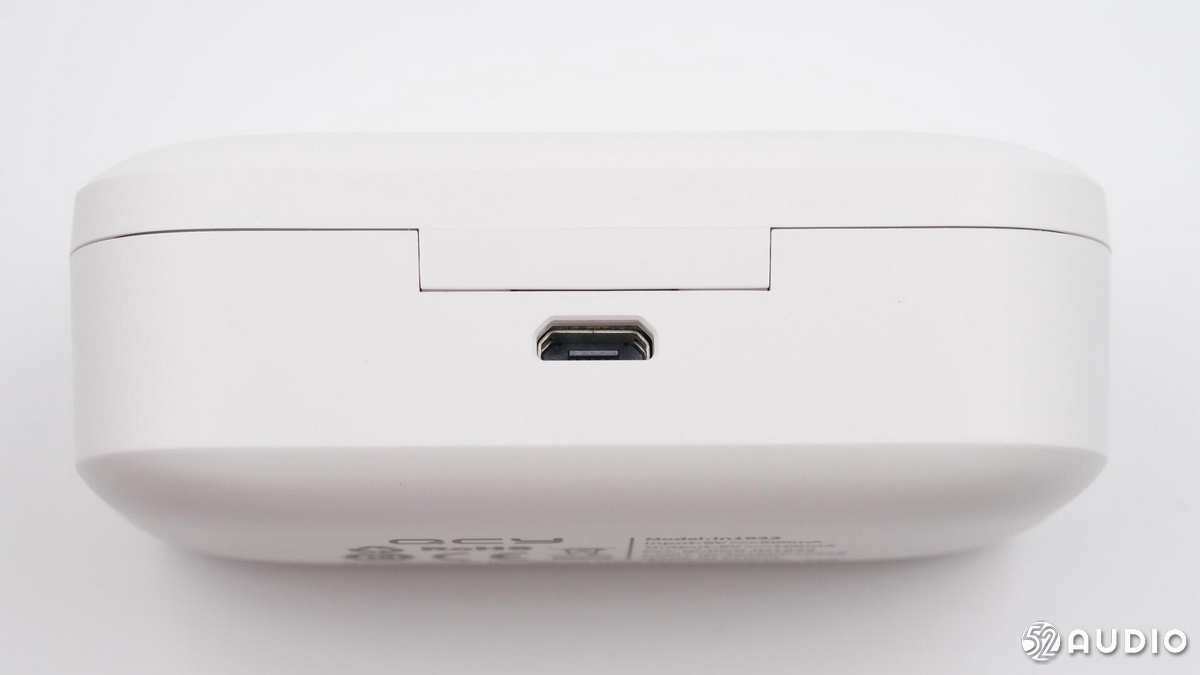

充电接口位于充电盒背面的转轴下方。

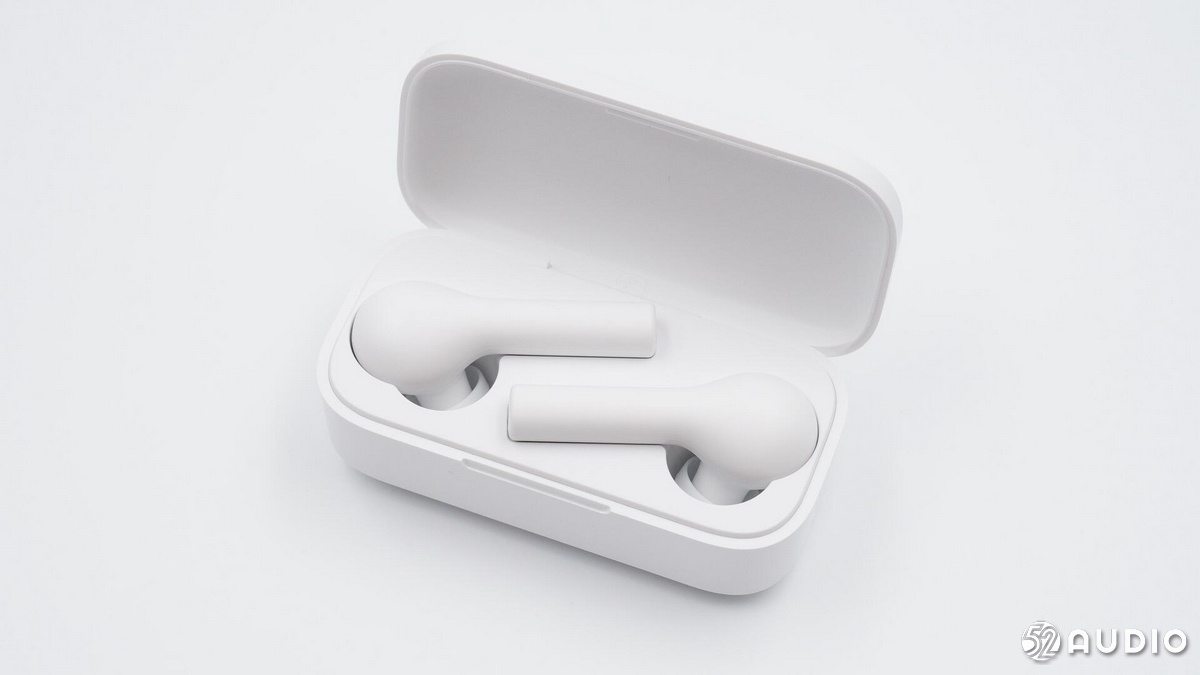

耳机横置在充电盒内。

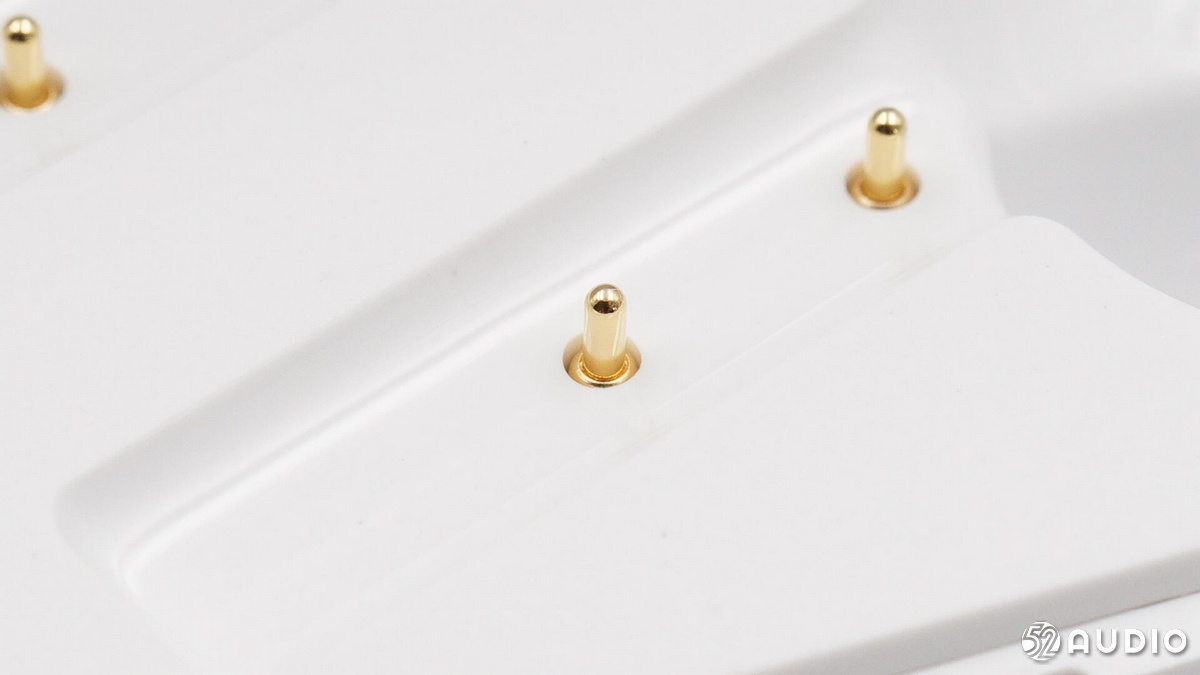

充电座舱内的镀金充电顶针。

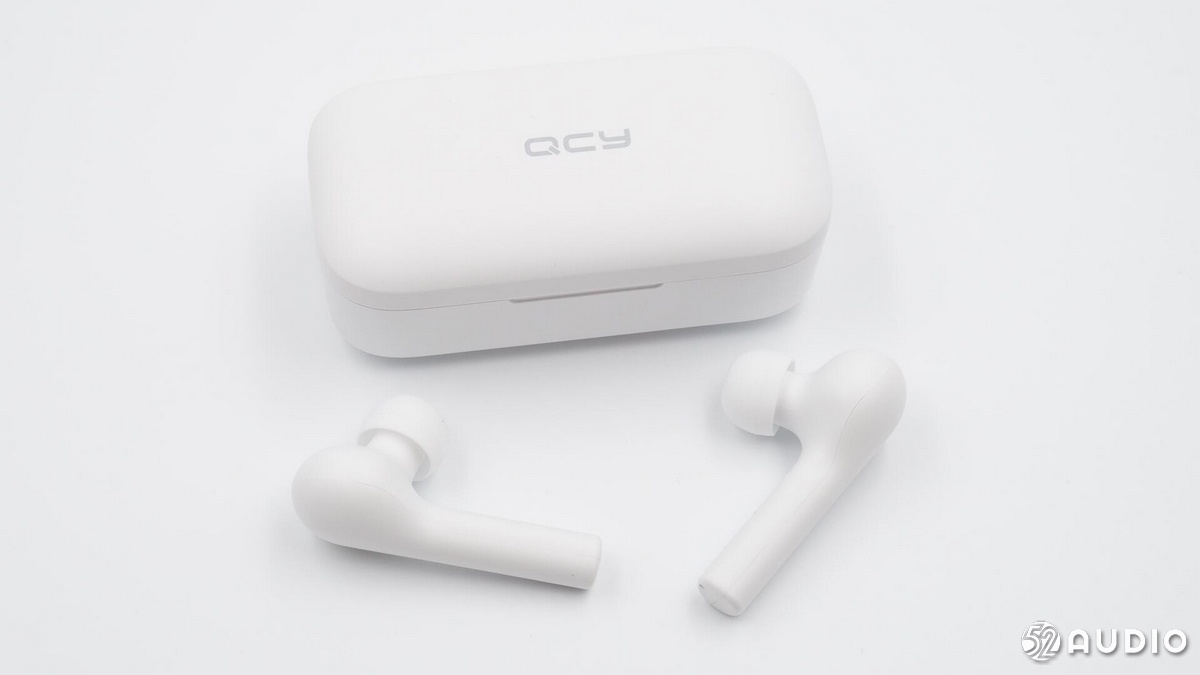

耳机与充电盒。

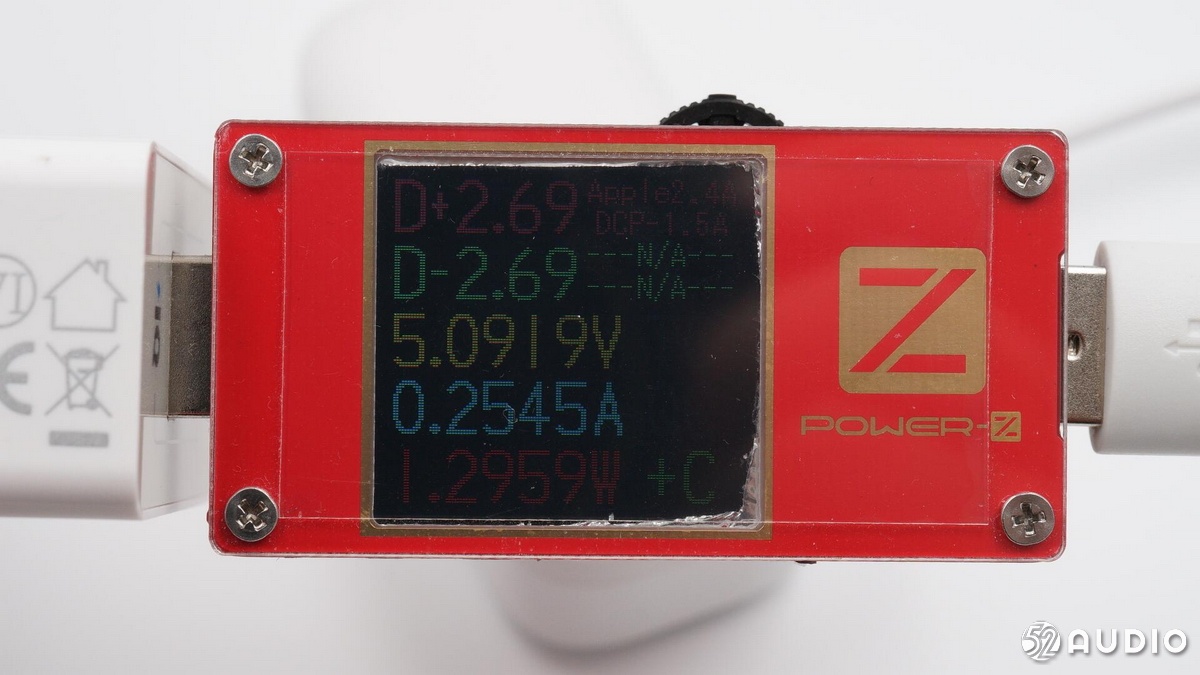

我爱音频网采用ChargerLAB POWER-Z KT001便携式电源测试仪对QCY T5 TWS蓝牙耳机进行有线充电测试,充电功率约为1.3W。

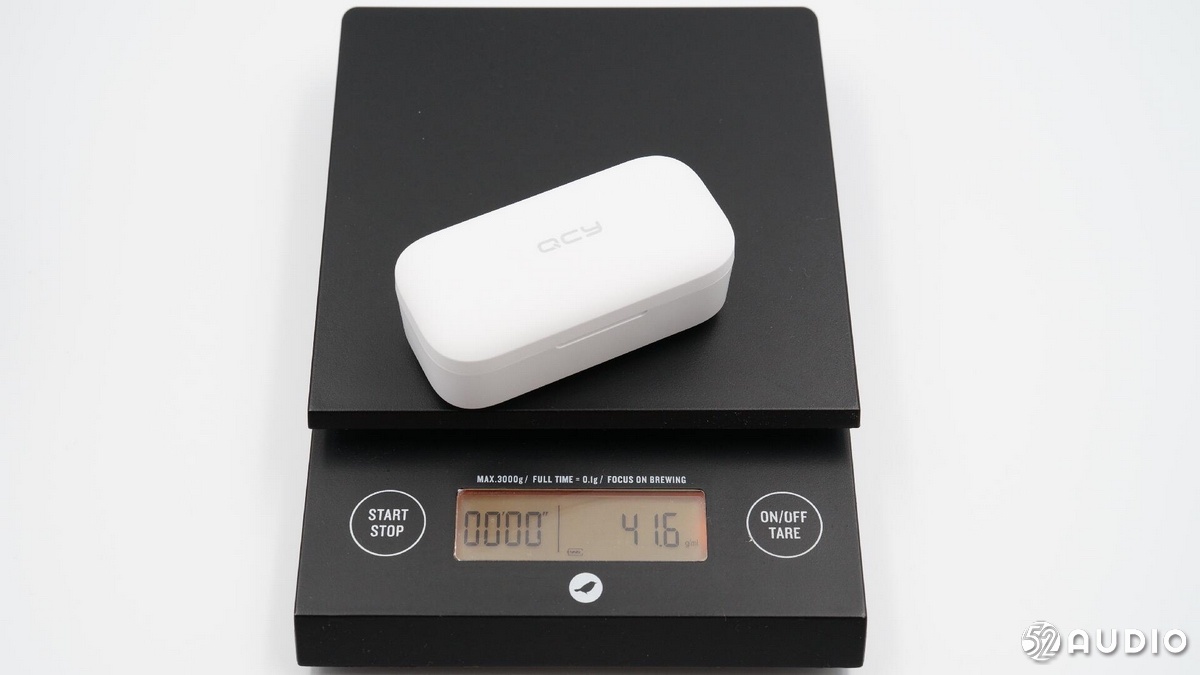

耳机和充电盒重量:41.6g。

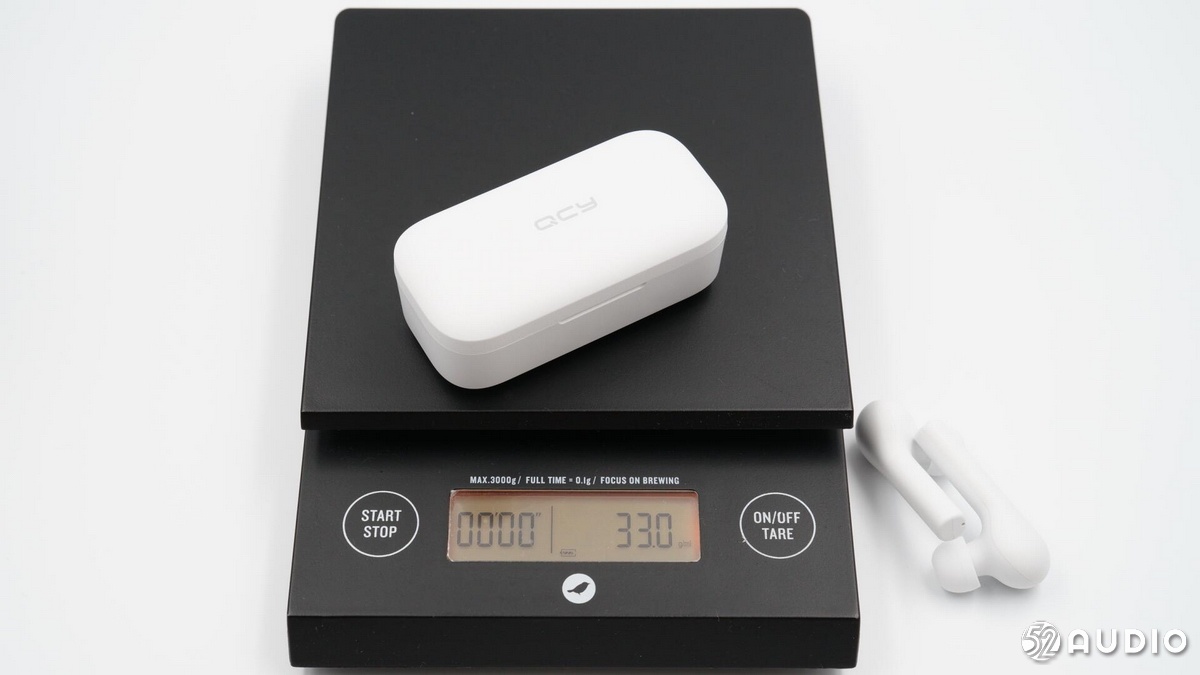

充电盒单重:33g。

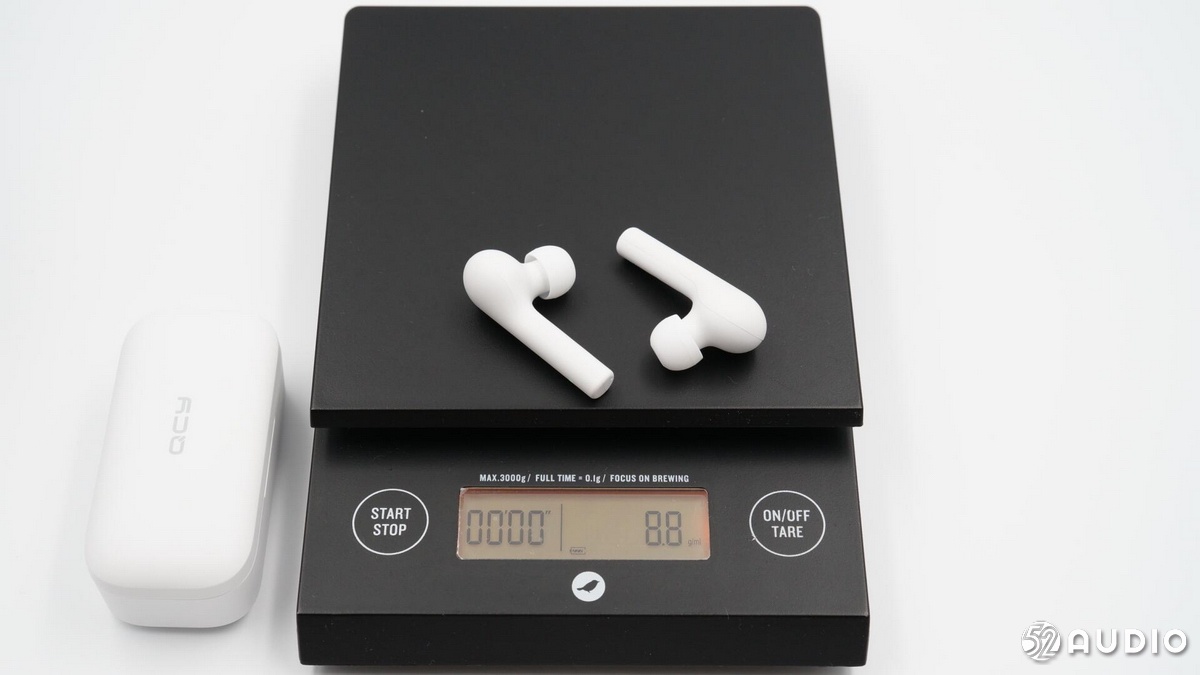

左右耳机重量:8.8g。与QCY T4相比,充电盒电池容量更大,所以重了几克。

二、QCY T5 真无线蓝牙耳机 充电盒拆解

经过刚刚的开箱,我们已经对QCY T5 真无线蓝牙耳机的产品外观有了初步了解,下面我们将进入拆解环节,首先带来的是充电盒部分拆解。

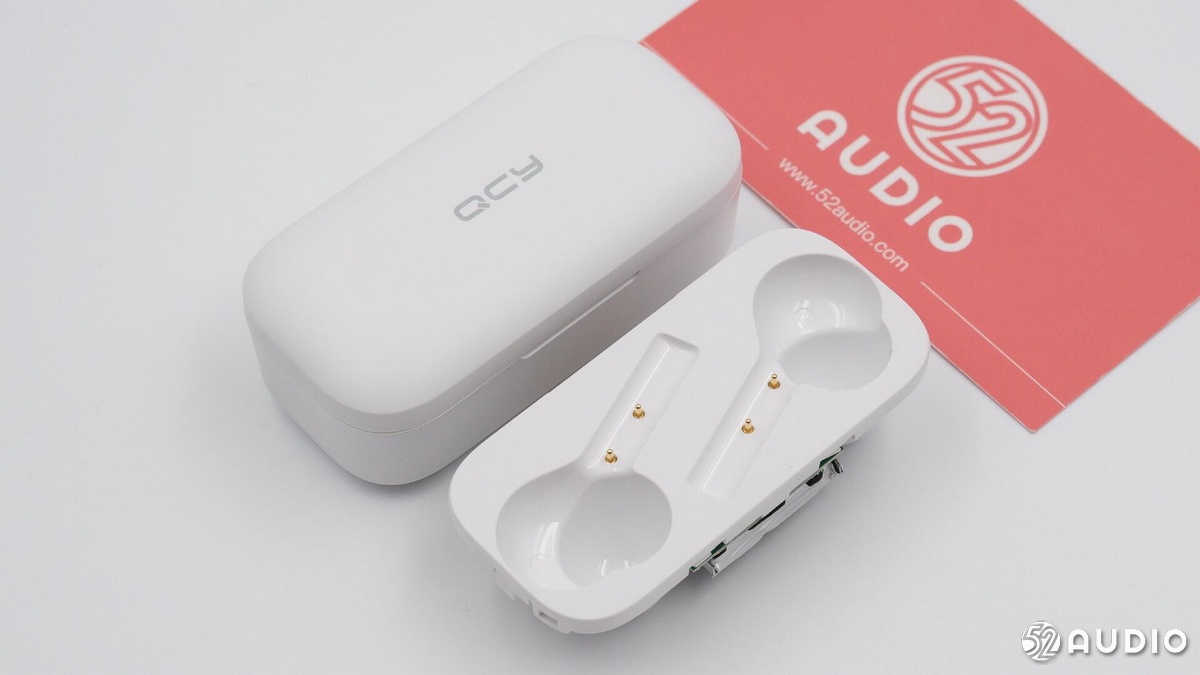

撬开充电座舱,取出内部结构。

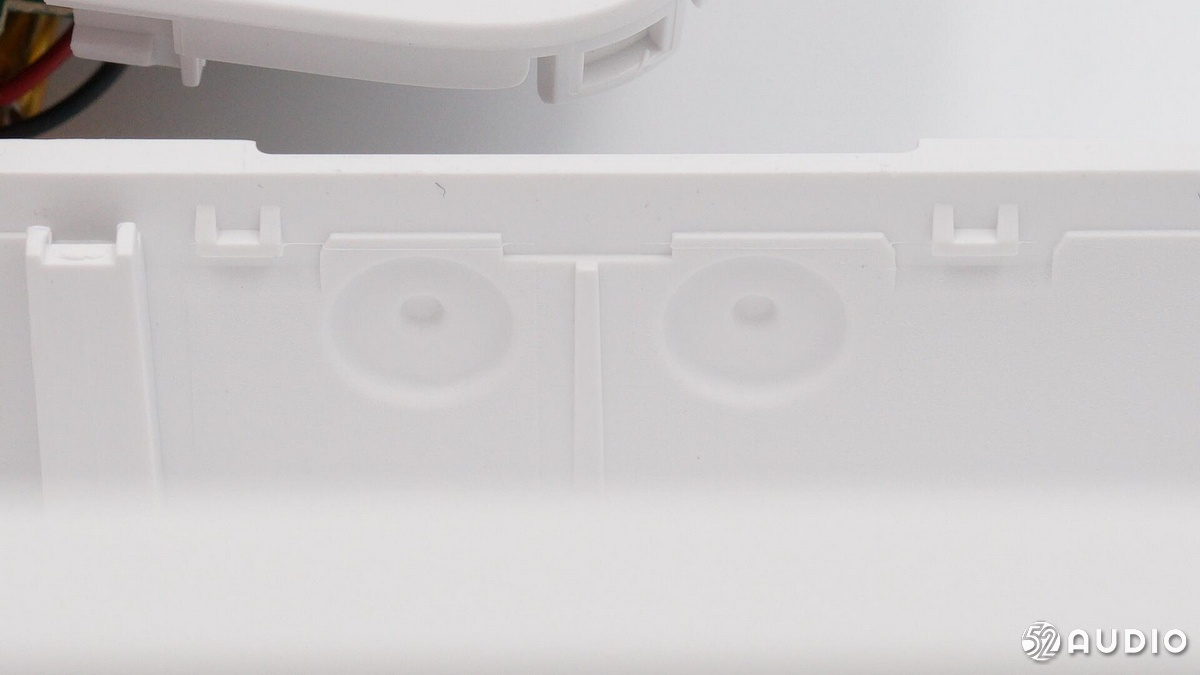

充电盒正面的指示灯开孔,隐藏式设计。旁边是充电座舱安装的卡槽。

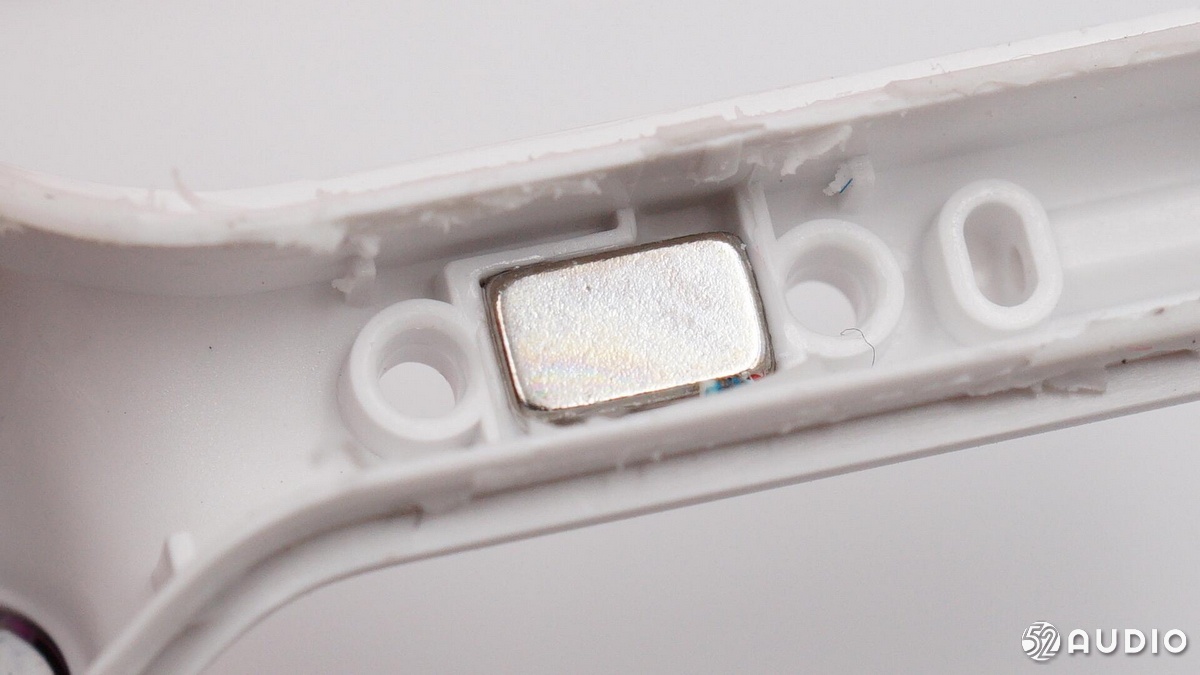

充电座舱内侧的条形磁铁,用来吸附盒盖。

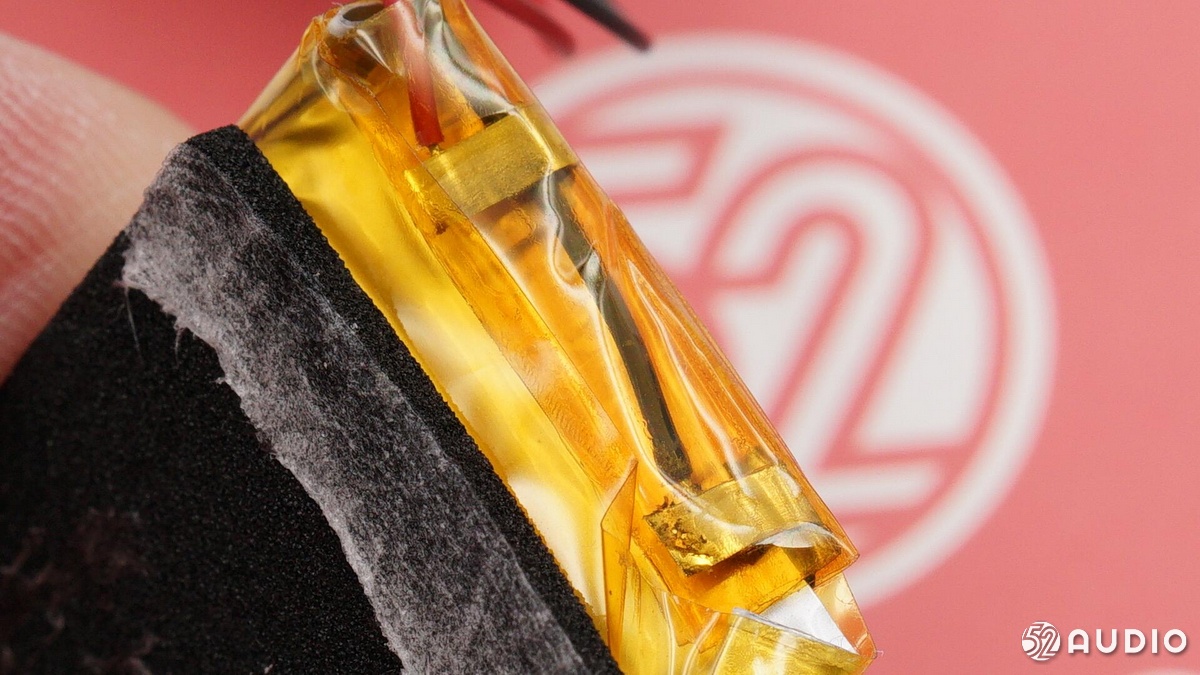

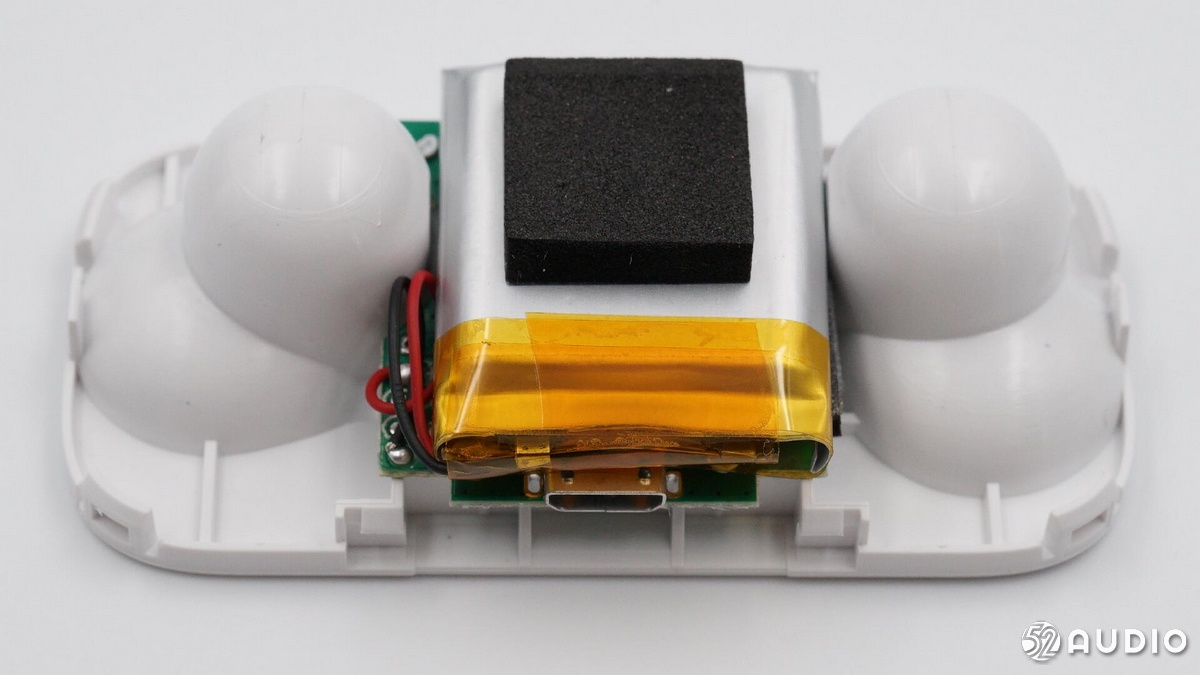

电池底部有一块缓震泡棉。

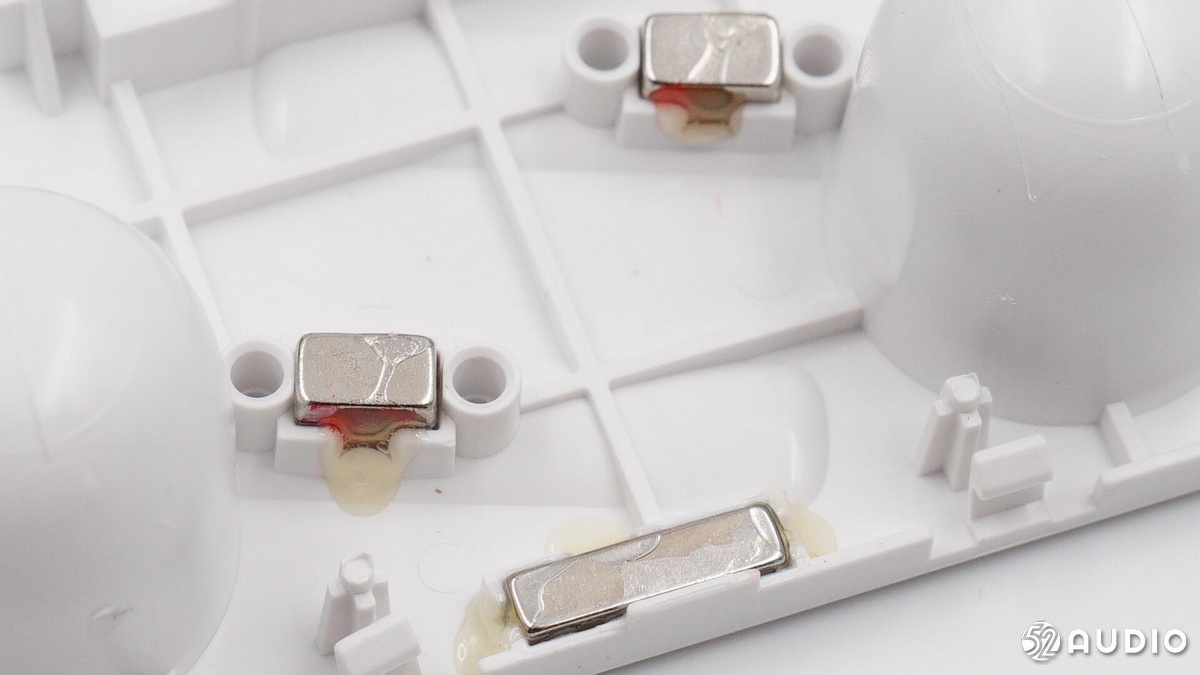

充电座舱内侧的三块磁铁,两块小的用于固定耳机,一块大的用于吸附充电盒盖。

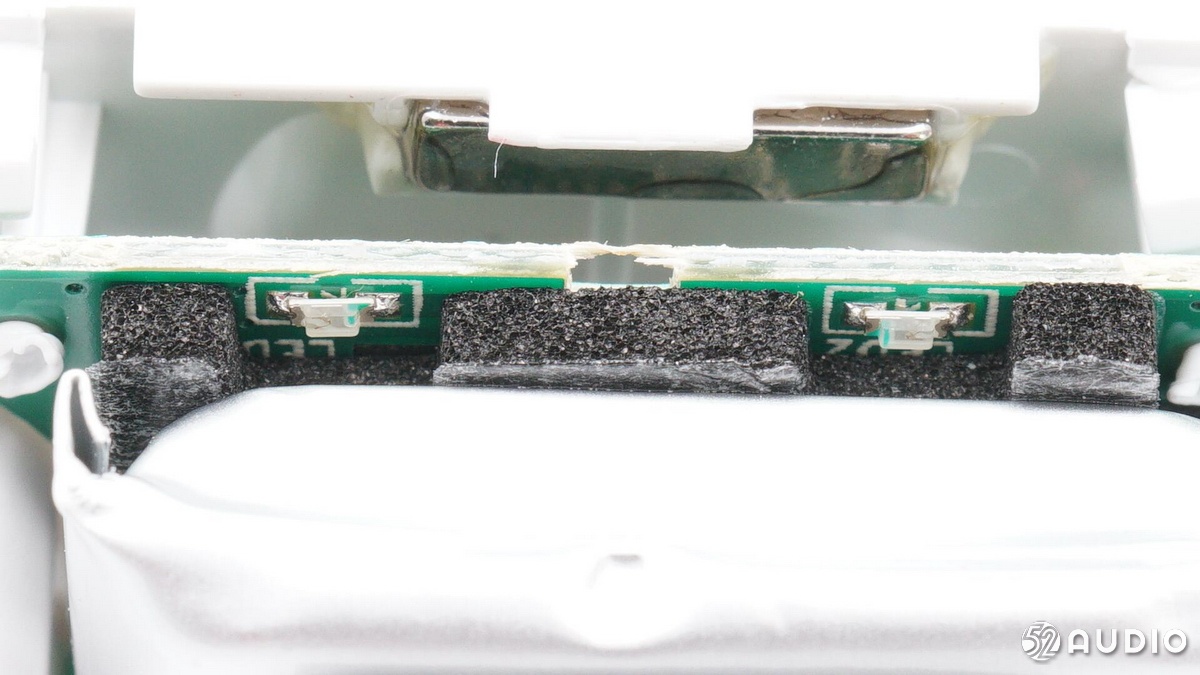

主板与电池之间也有一块面积较大的缓震泡棉,通过双面胶粘贴。

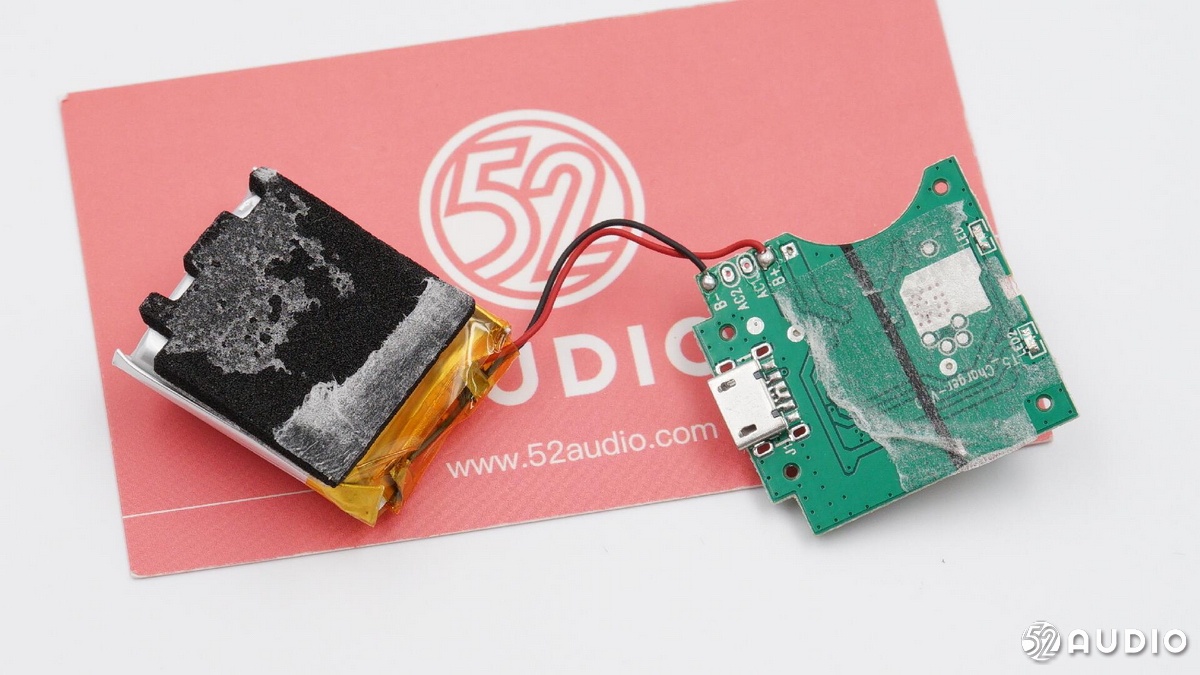

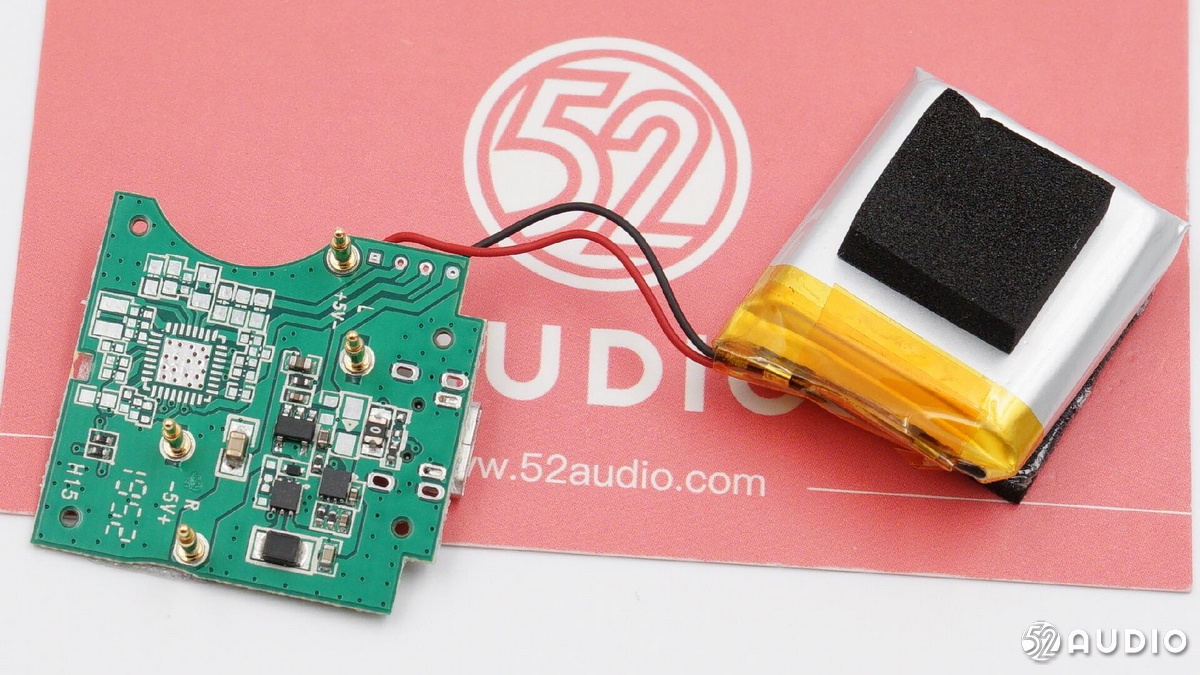

主板和电池另一面。充电盒采用Micro-USB电源输入接口,经过主板正面的充电电路后通过导线给内置电池充电,电路板上还预留了无线充电的电路。

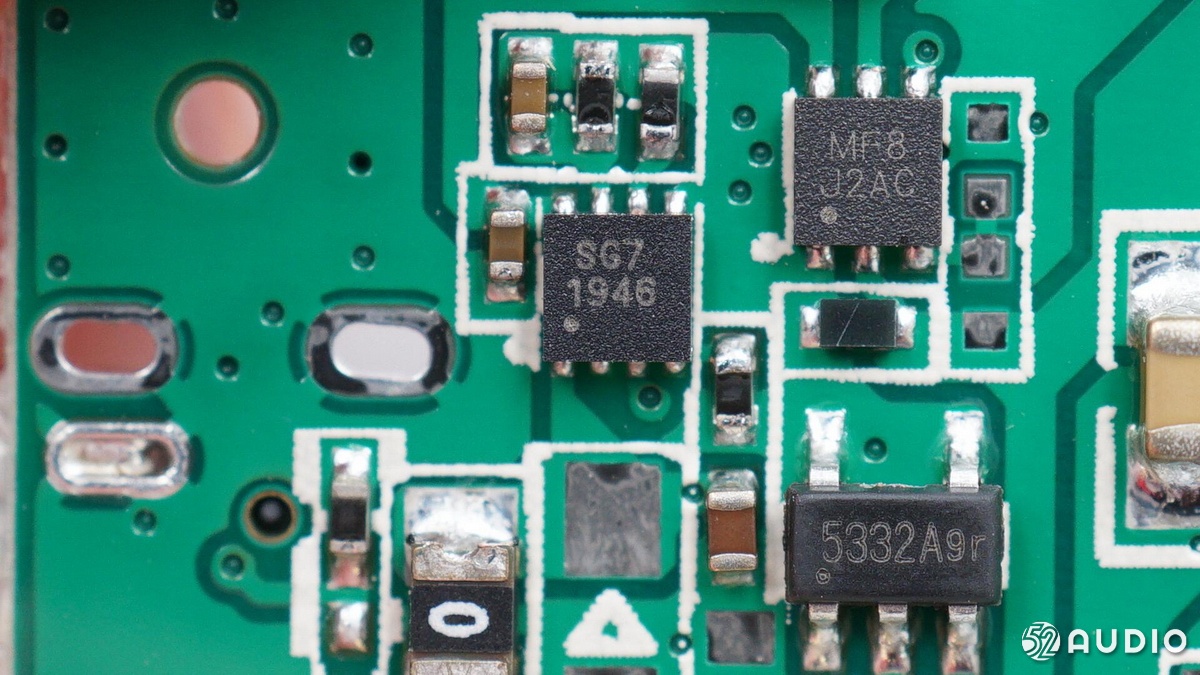

圣邦威SGM4056 线性充电IC,内置过压保护,最高耐压26.5V,并且有6.8V过压保护,可以省去外部过压保护元件。

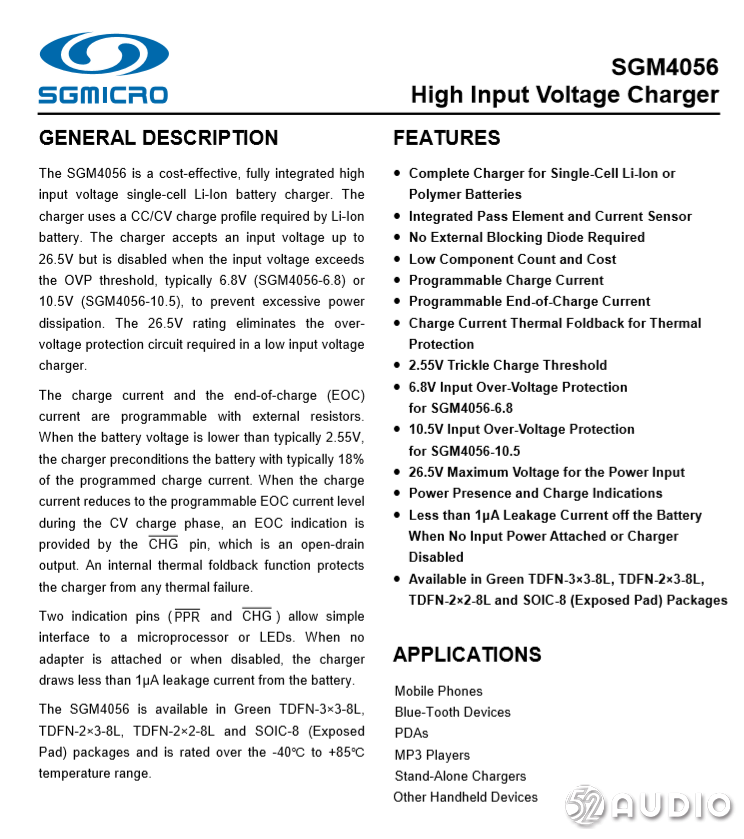

圣邦威 SGM4056 详细资料。

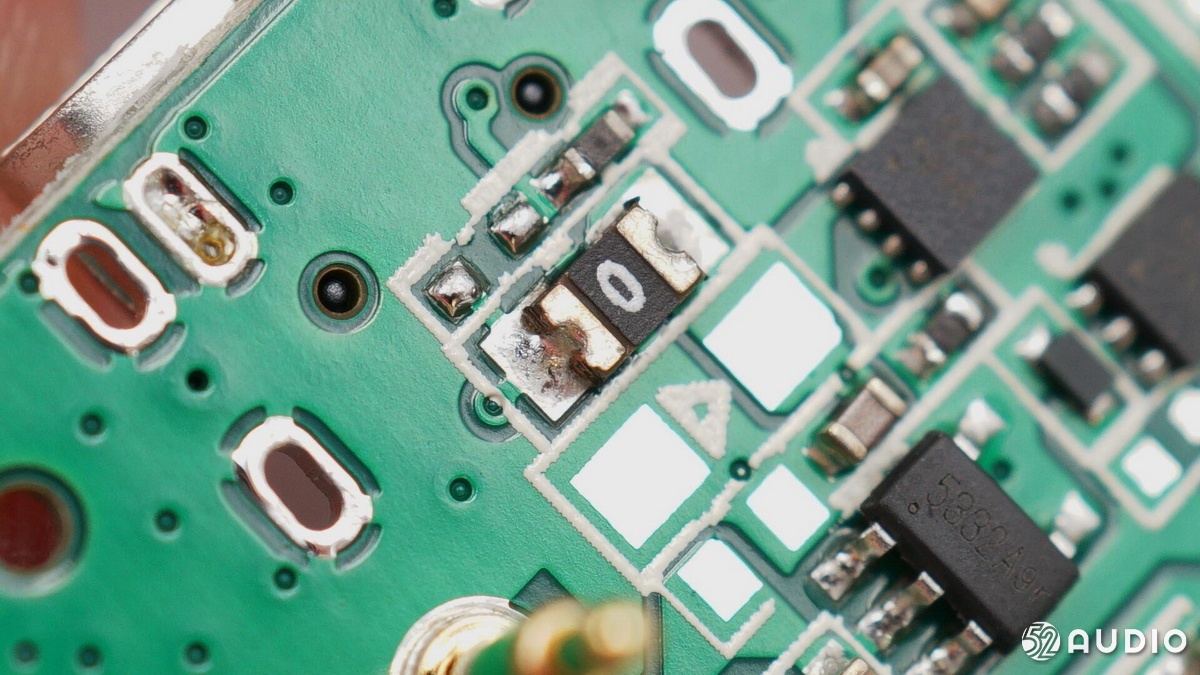

贴片自恢复保险丝。

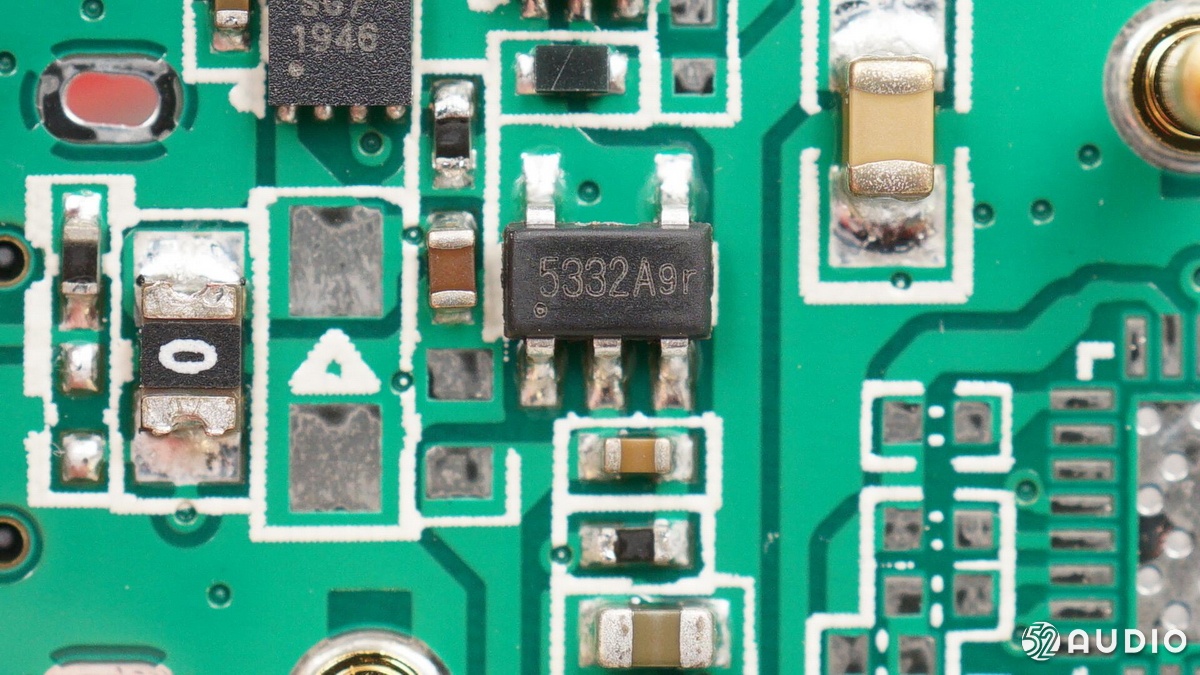

赛芯微 XB5332A 锂电池一体化保护IC,用于电池过充过放保护。

导线连接电池正负极,电池保护电路在主板上。

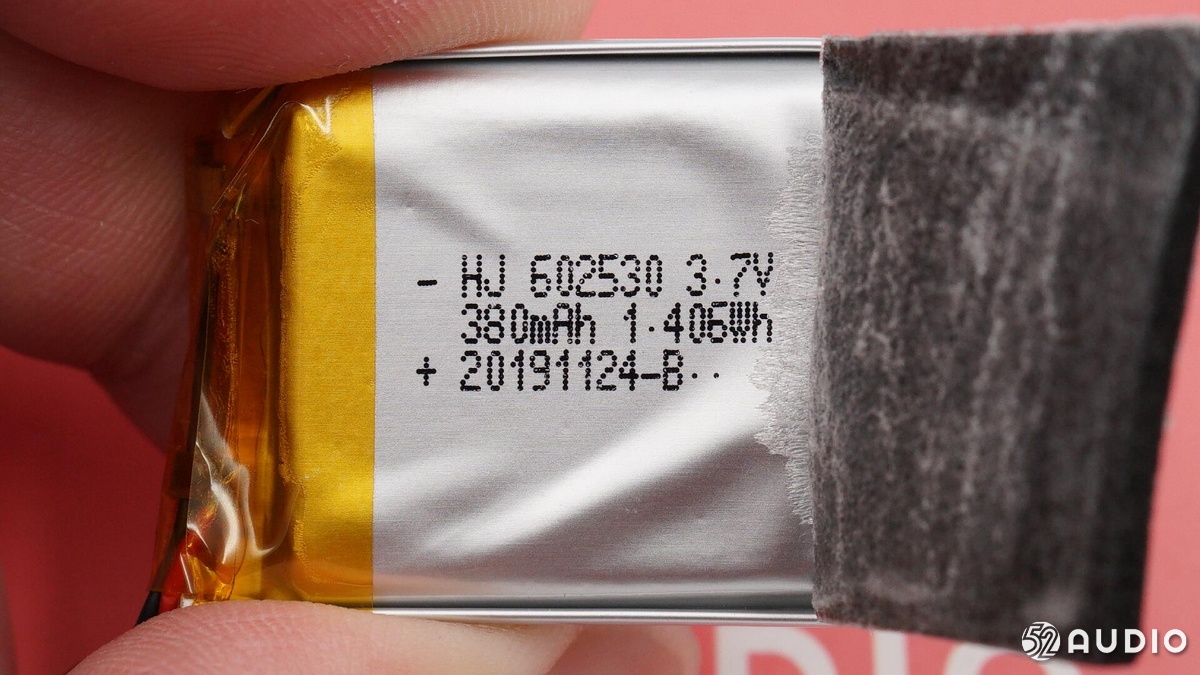

电池信息,“HJ 602530”,额定电压3.7V,额定容量380mAh/1.406Wh。

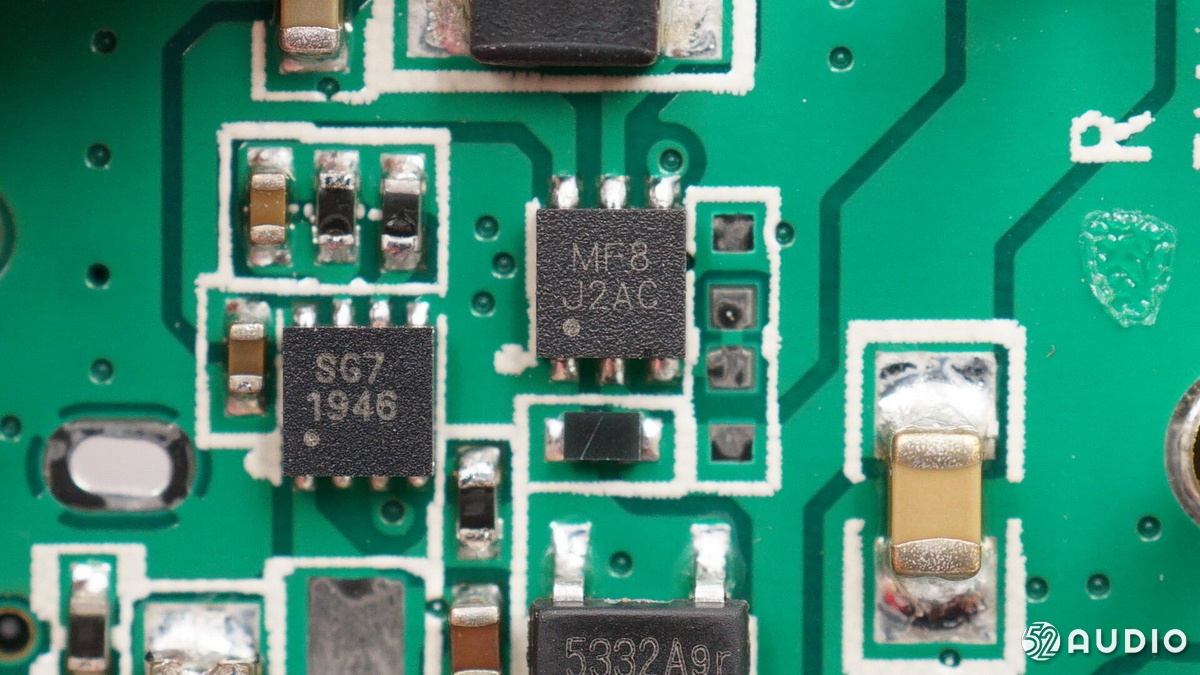

丝印 MF8的同步升压IC,将内部电池升压为耳机充电。

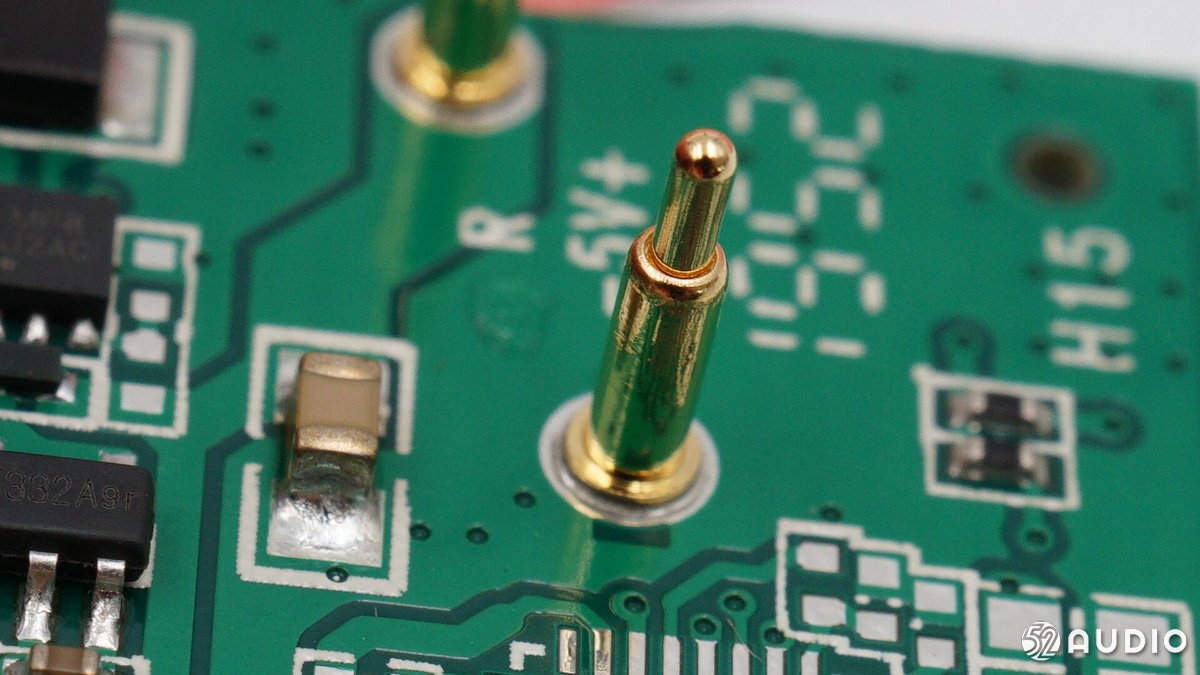

电池升压后输出的电流通过主板上的顶针给耳机充电。

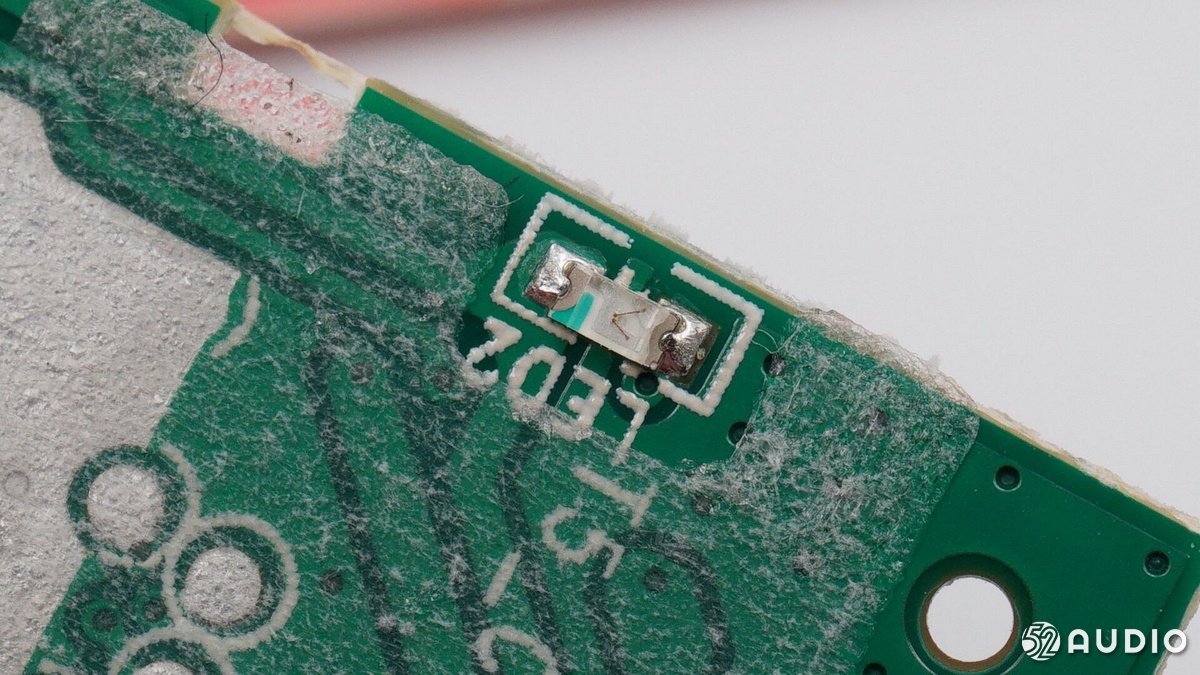

LED指示灯特写。

三、QCY T5 真无线蓝牙耳机 耳机拆解

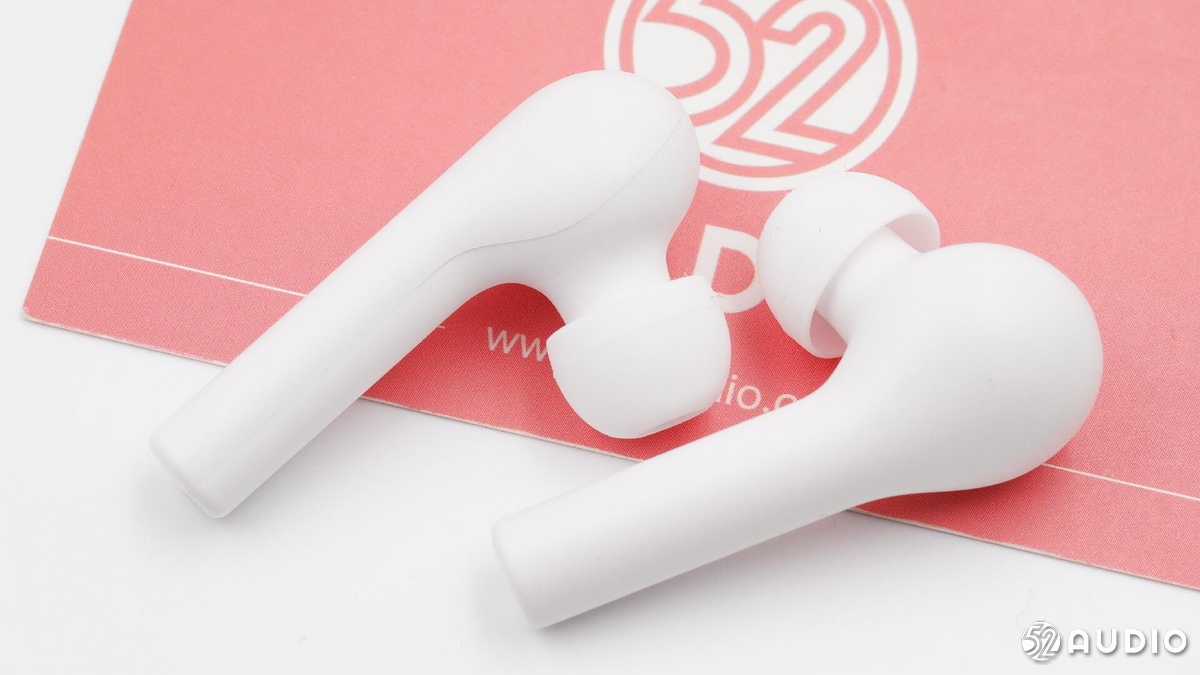

QCY T5耳机的外观变化比较大,耳机依旧是入耳式设计,不过采用了条形主板,耳机柄光滑圆润,佩戴时贴合耳廓。

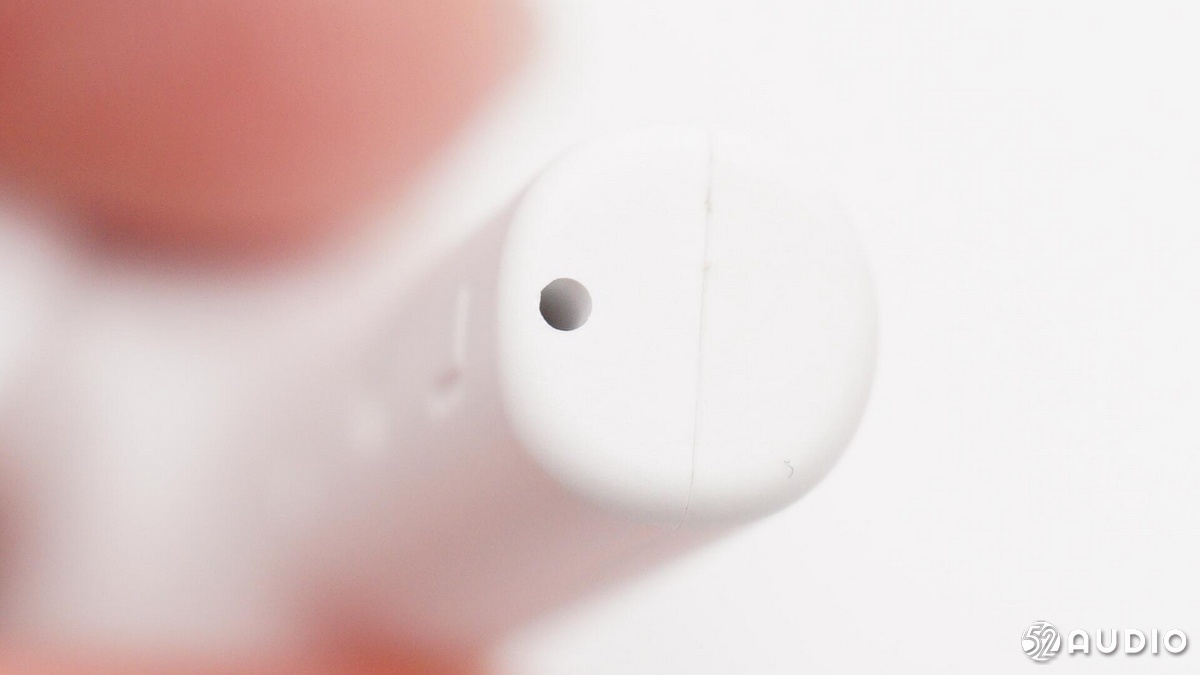

耳机柄底部的通话麦克风开孔。

耳机柄内侧的充电触点,分得比较开。

耳机内侧的泄压孔。

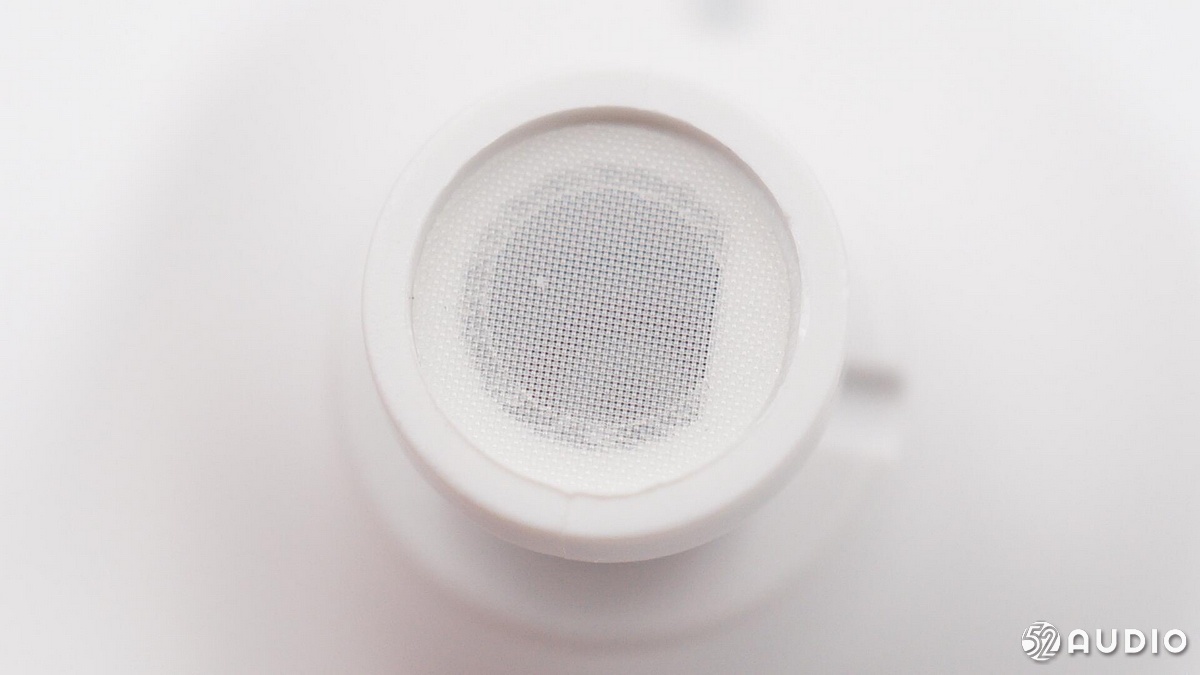

出音孔处有细密的防尘网。

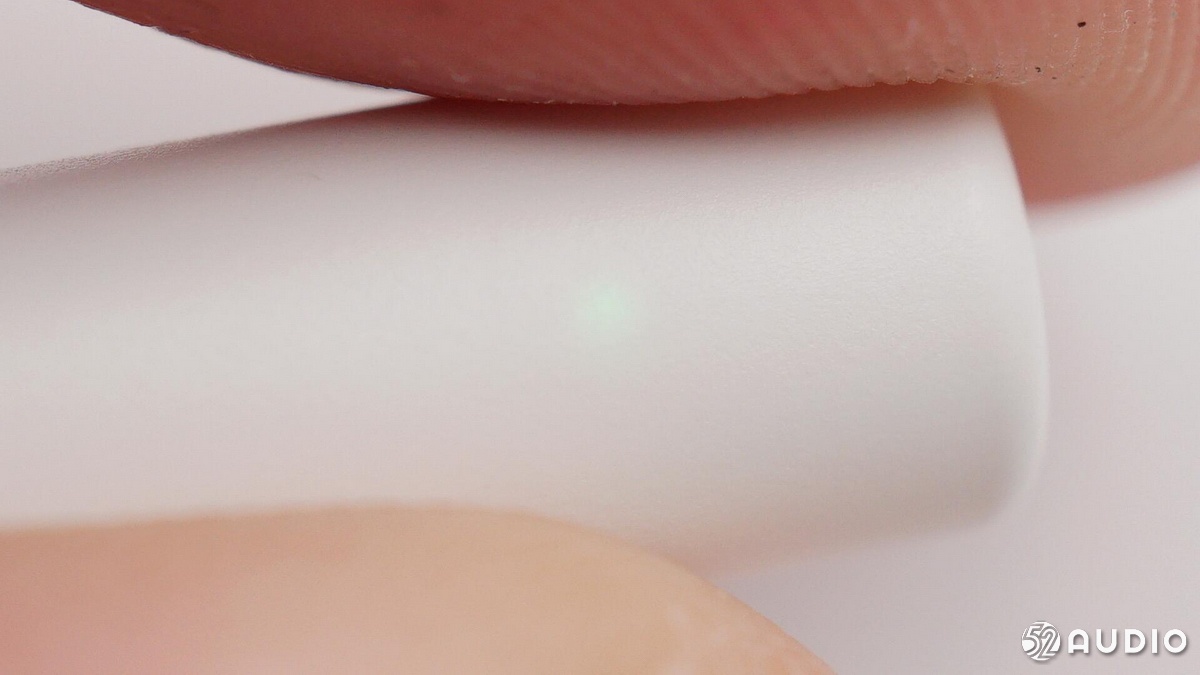

耳机柄底部,外侧隐约可以看到指示灯,指示灯位置的壳体特意做的比较薄。

沿合模线拆开耳机的壳体。

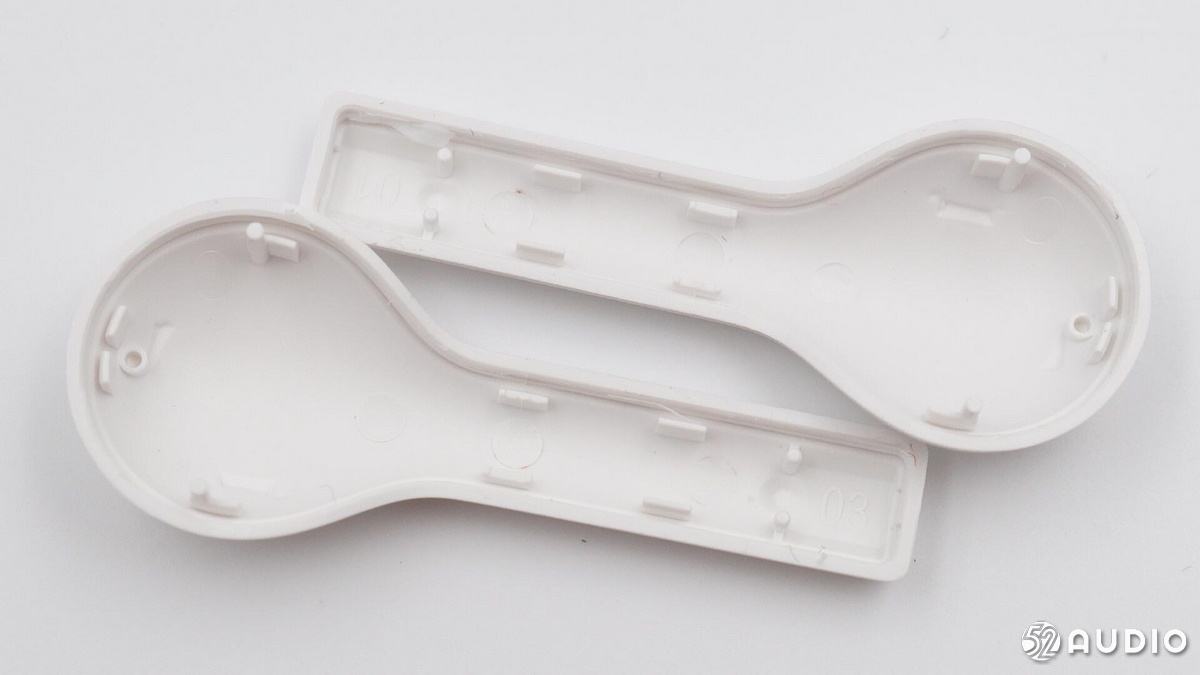

耳机外壳采用卡扣+胶水的方式固定,提升防水能力。

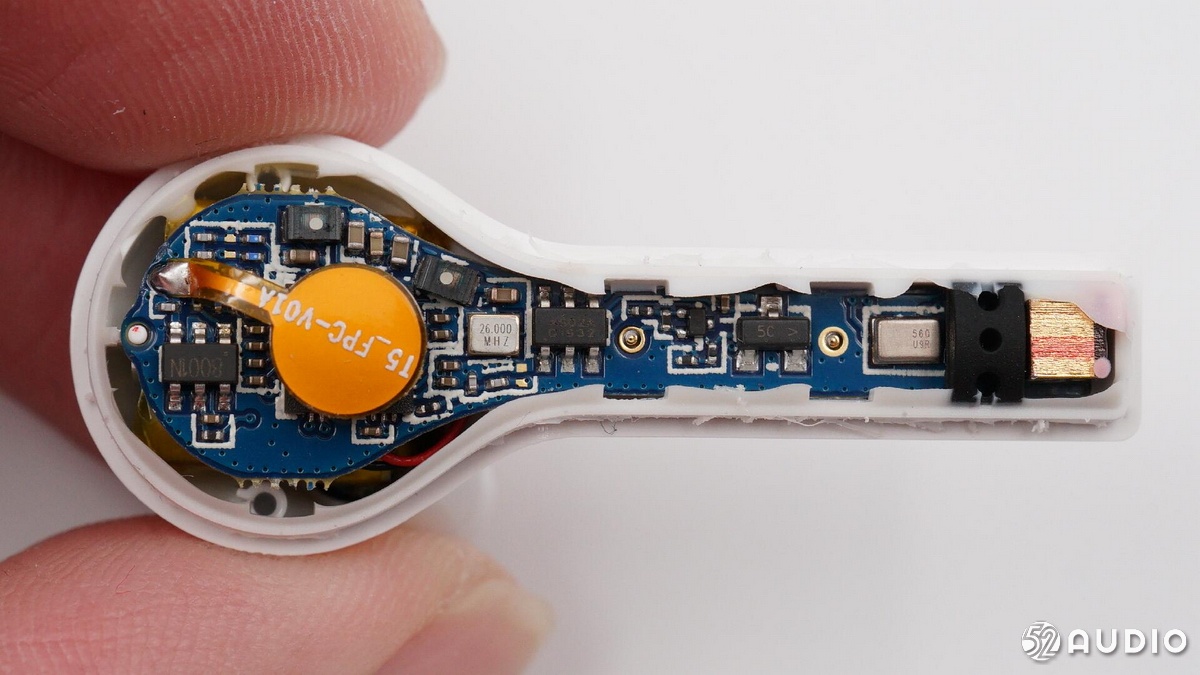

耳机主板契合耳机的外型。

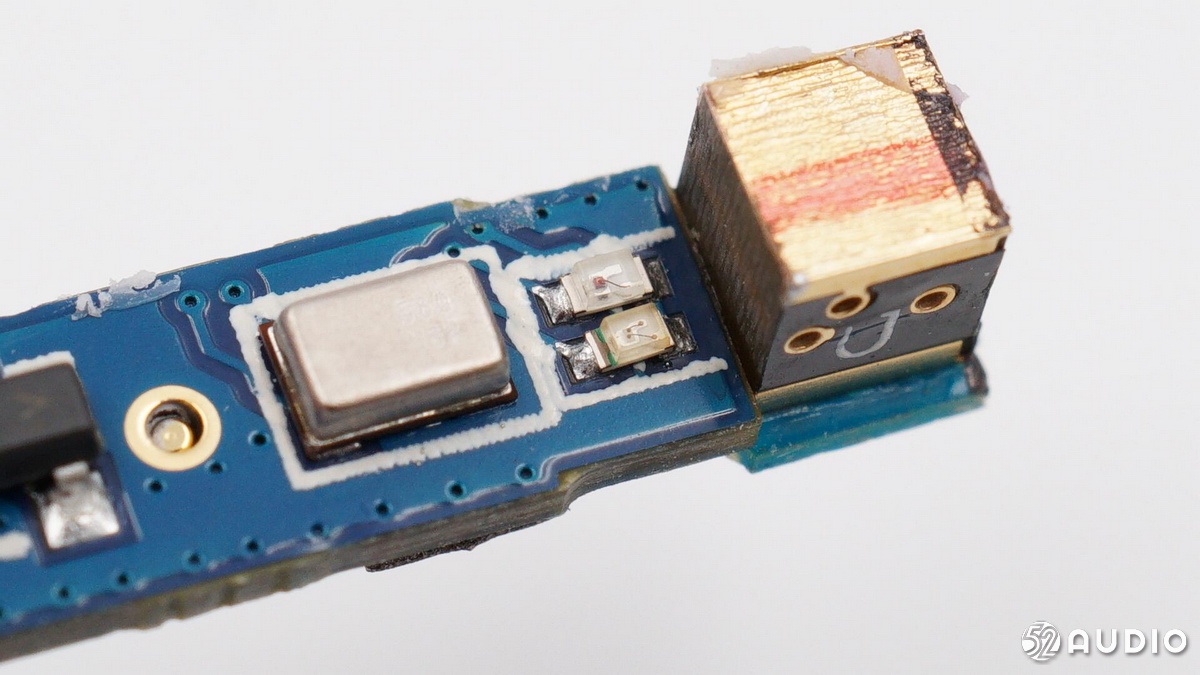

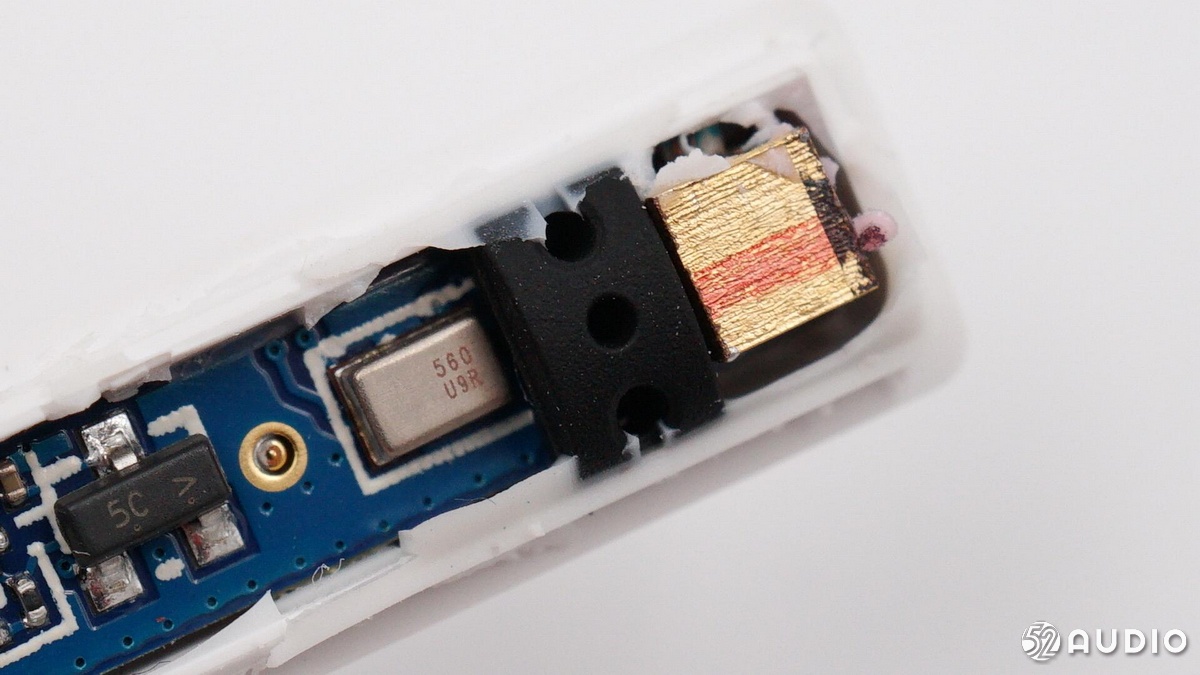

耳机柄底部特写,依次是麦克风、指示灯保护罩和蓝牙天线。

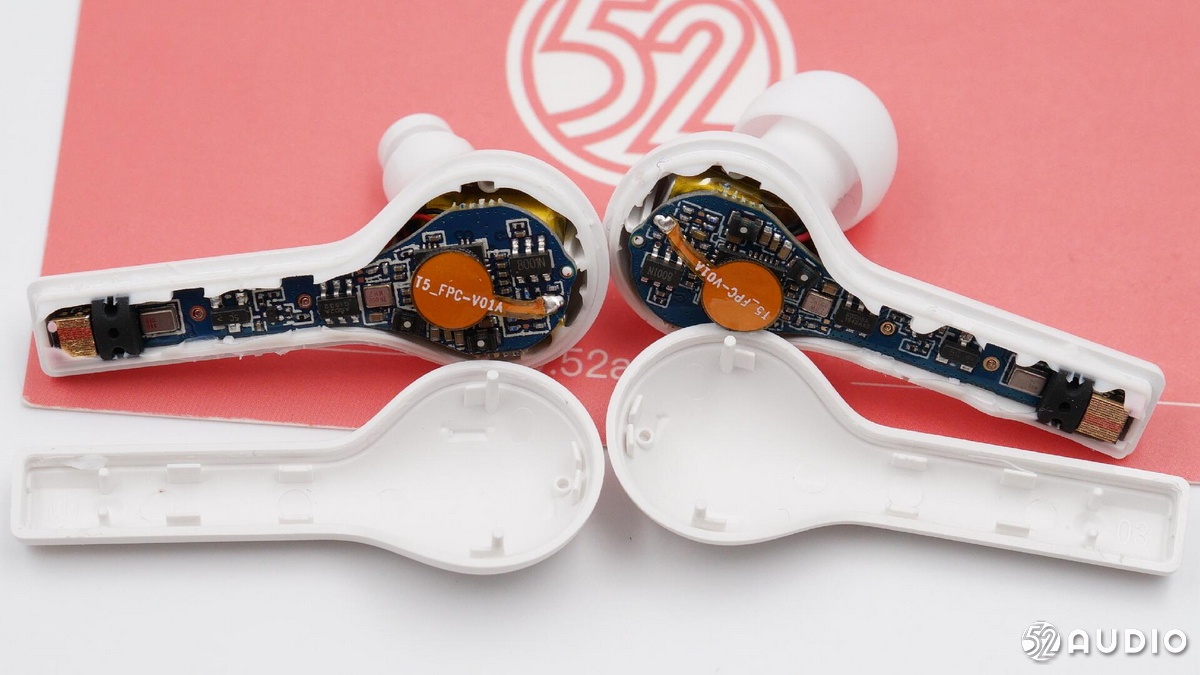

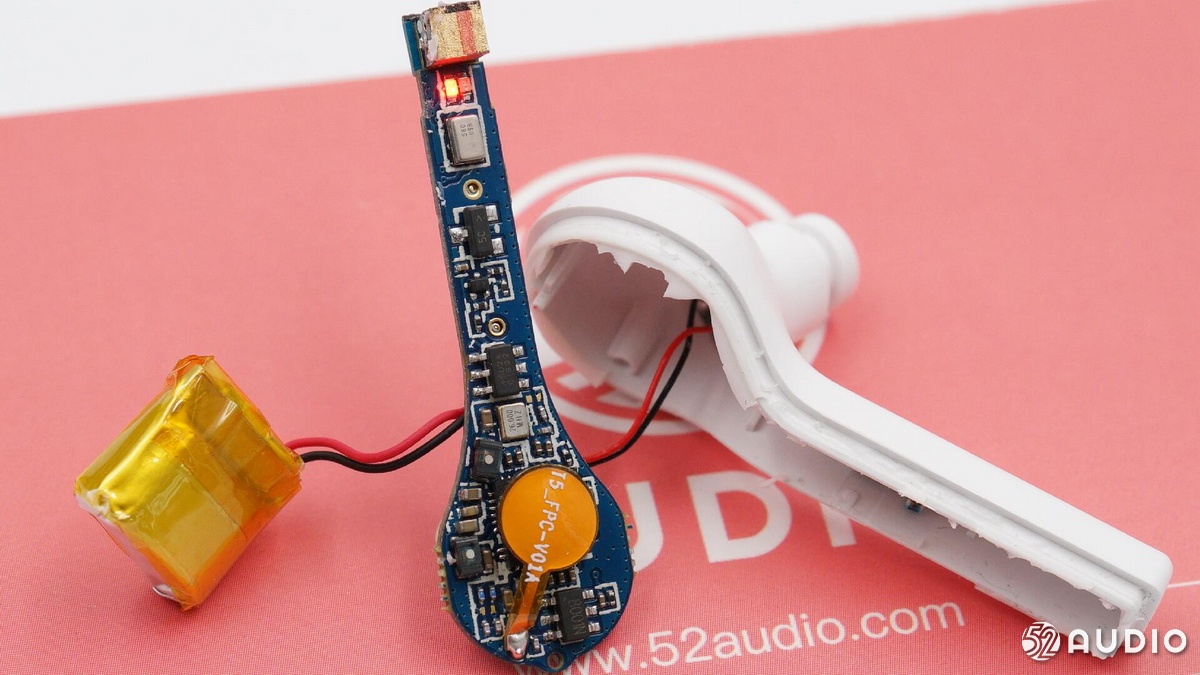

耳机内部电路一览,电池和扬声器通过导线连接至主板。

耳机柄壳体上的磁铁。

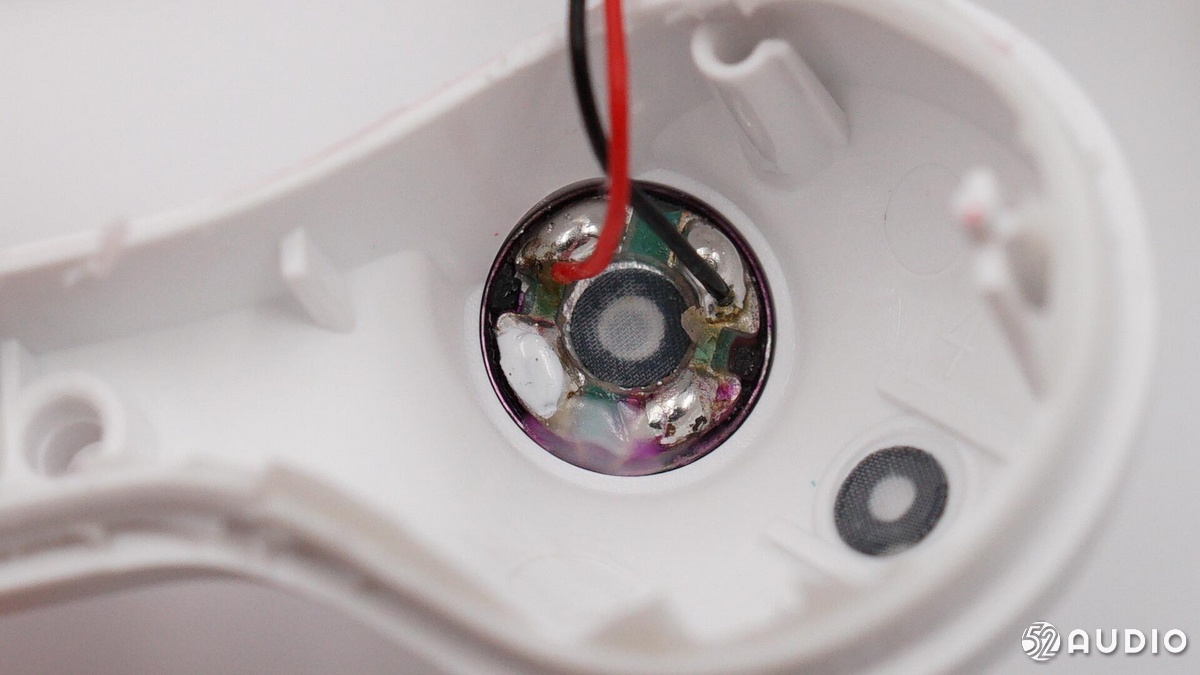

耳机扬声器的位置。旁边是泄压孔的开孔和防尘网。

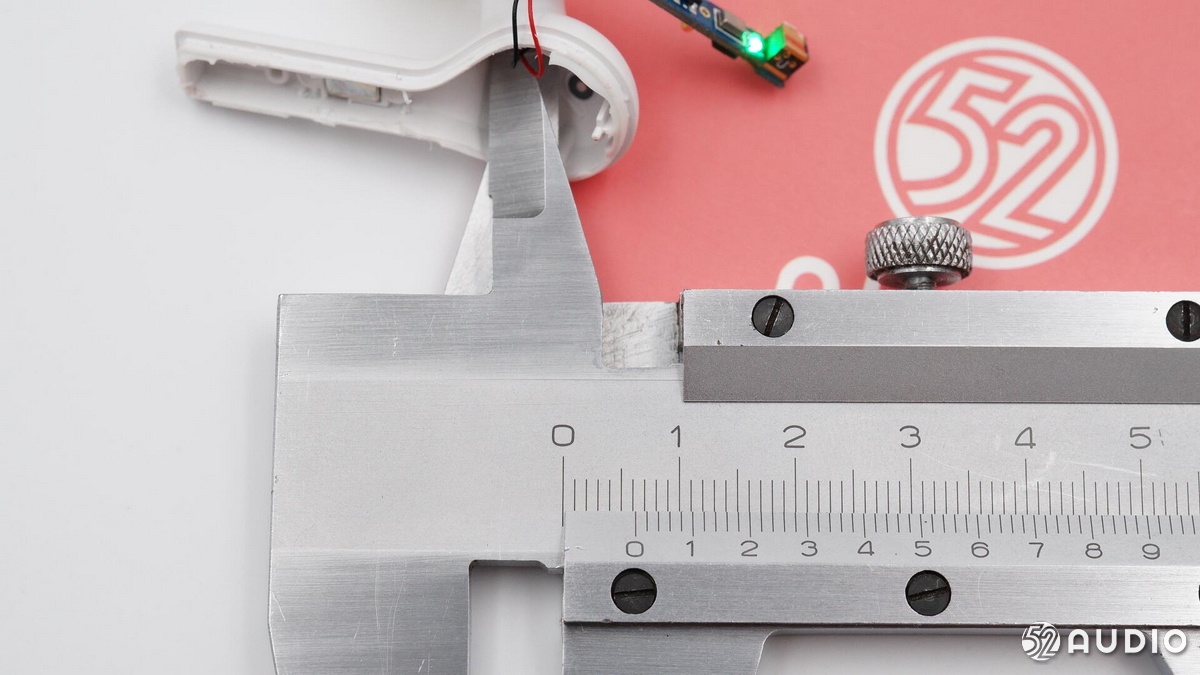

扬声器尺寸6mm,与宣传一致。

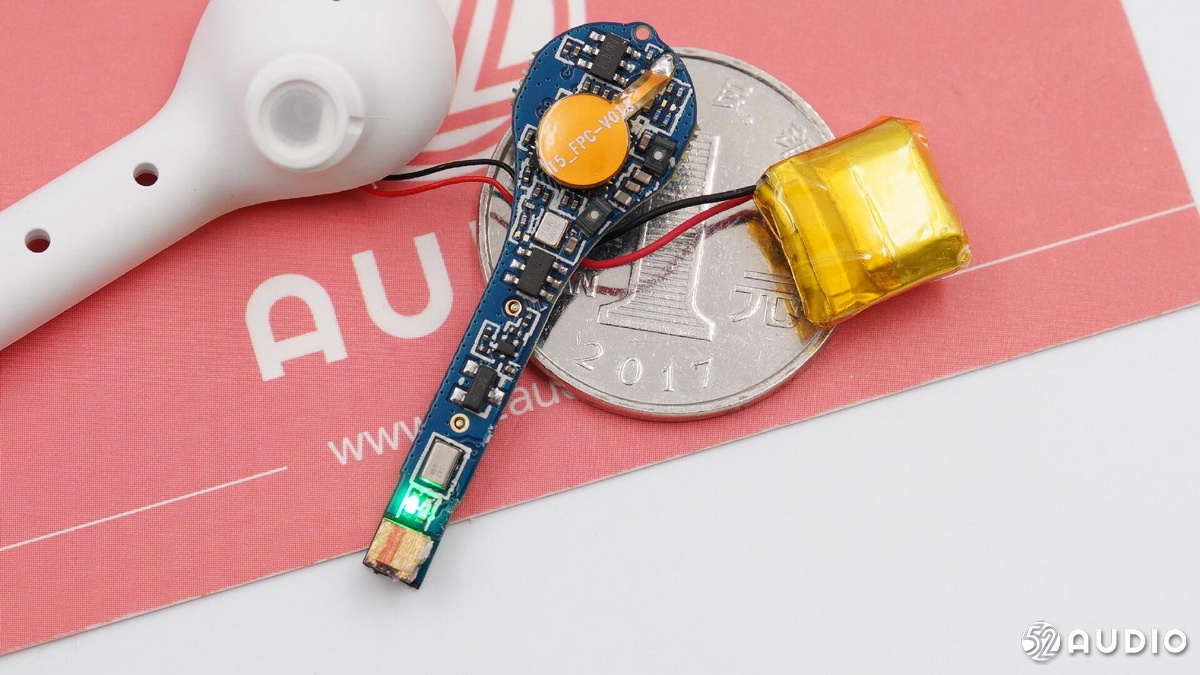

耳机主板和软包电池与一元硬币的尺寸对比。

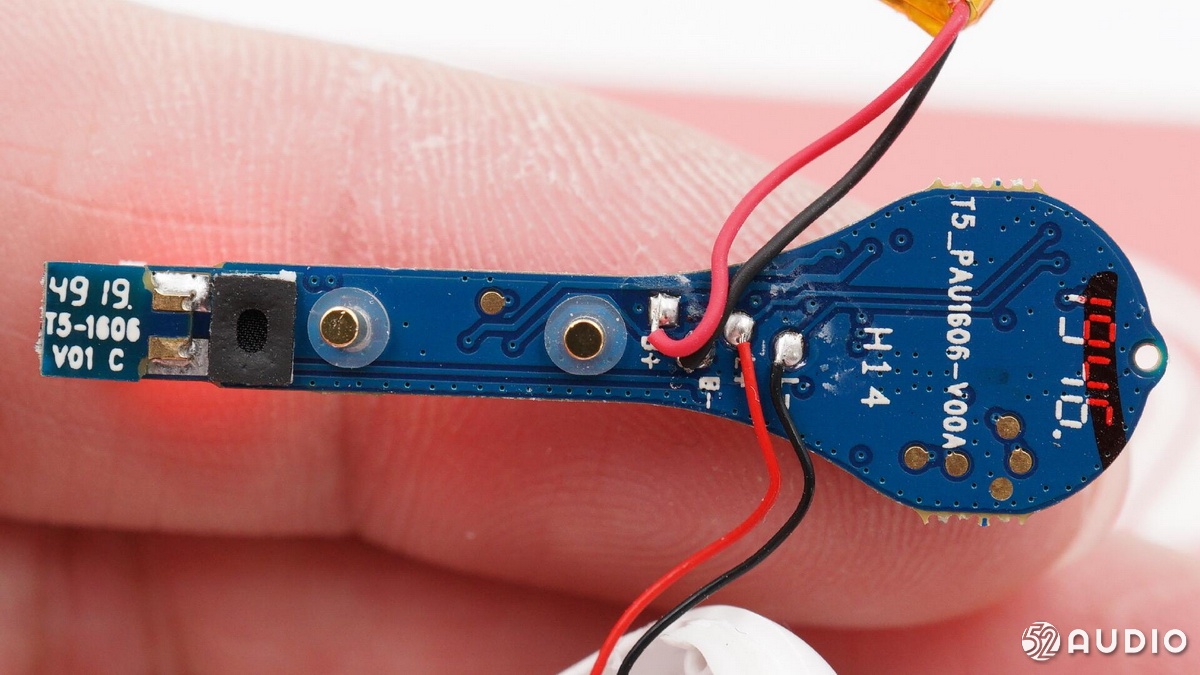

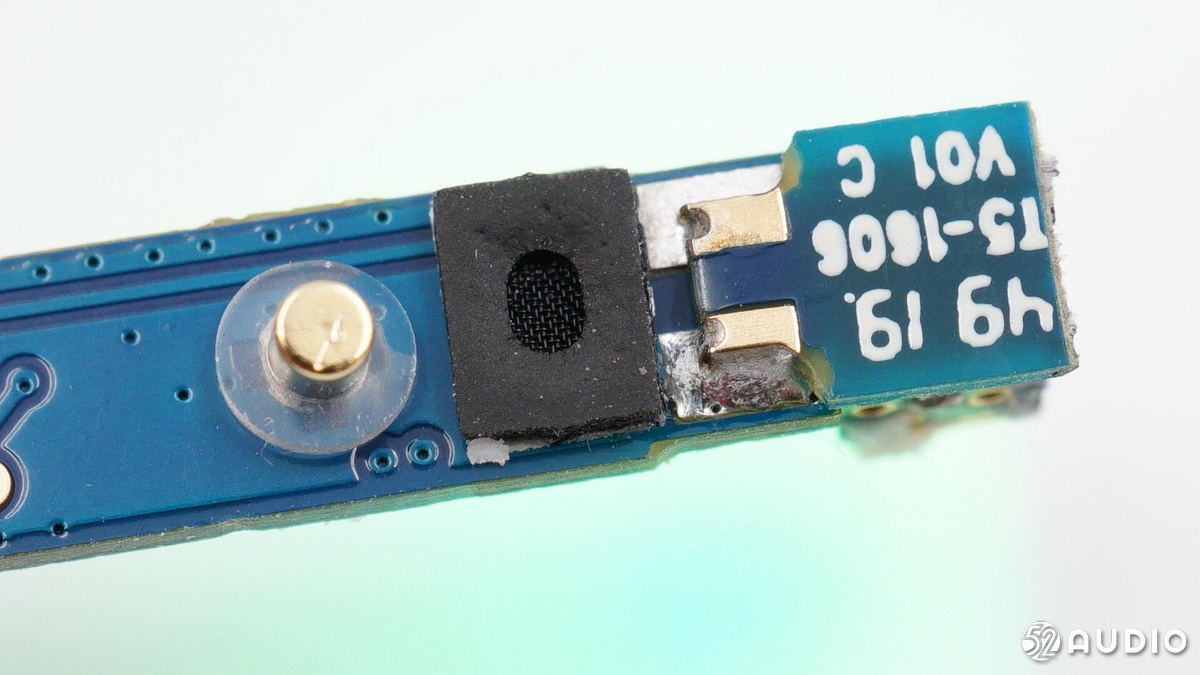

主板背面从左至右依次是蓝牙天线、麦克风拾音孔的保护罩、充电铜柱和导线的焊点。

充电铜柱特写。与充电盒的顶针接触后,充电盒电池就会给耳机电池供电,铜柱上有密封圈,防止液体进入。

导线连接至主板正负极。

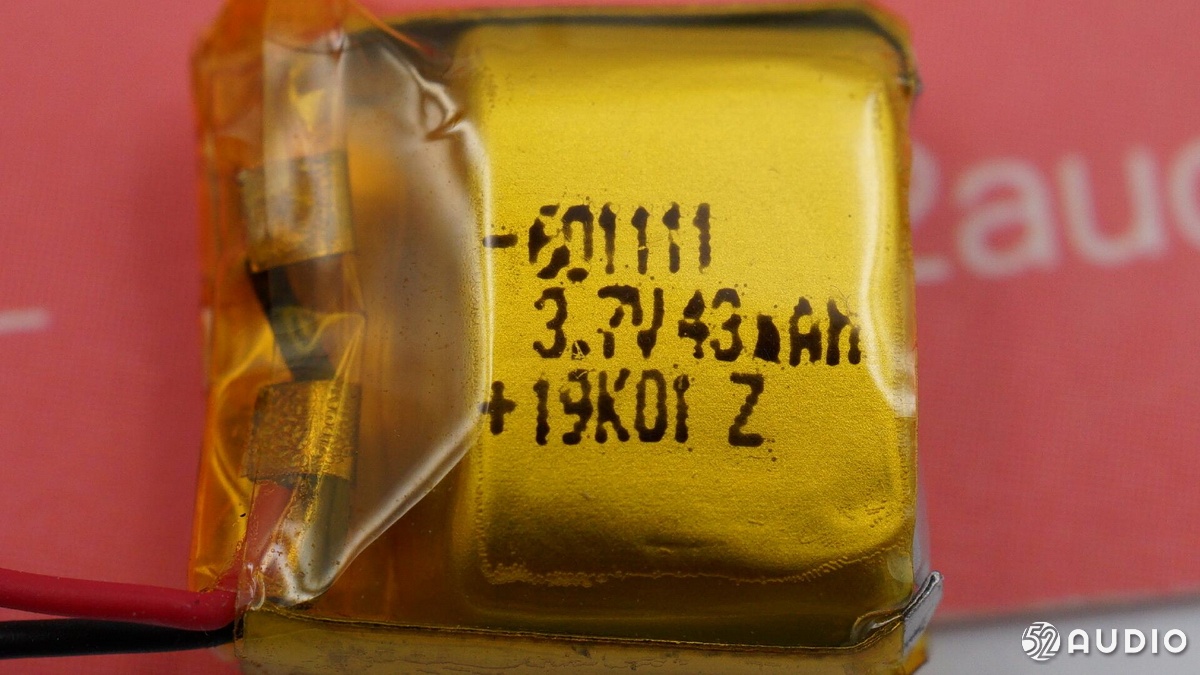

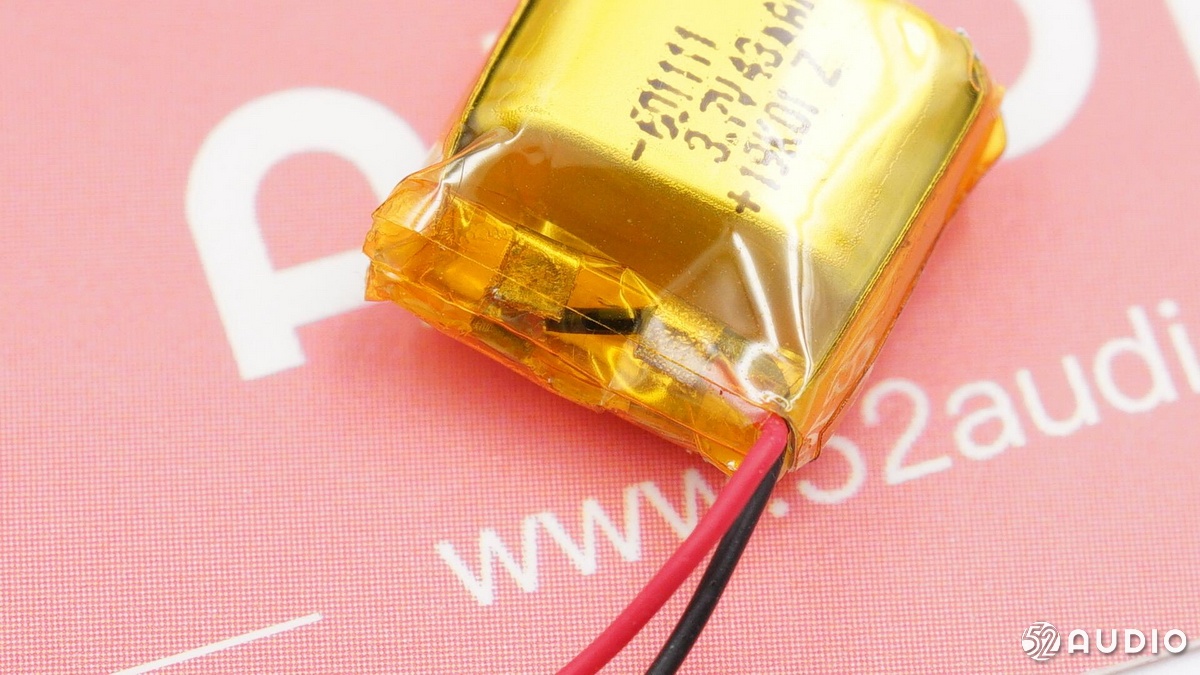

电池信息,型号601111,额定电压3.7V,额定容量43mAh。耳机电池可以给主控芯片、指示灯、麦克风、扬声器等元器件供电。

麦克风拾音孔外的泡棉保护罩,可以提升拾音能力。

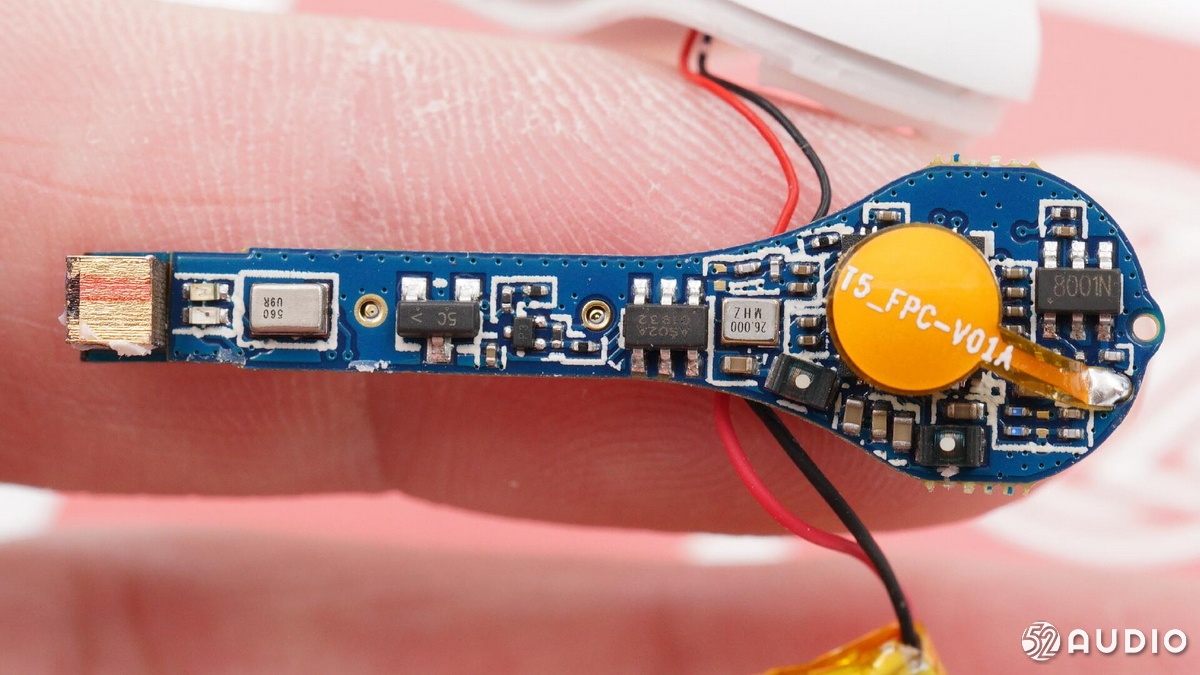

下面再来看看主板正面的电路。

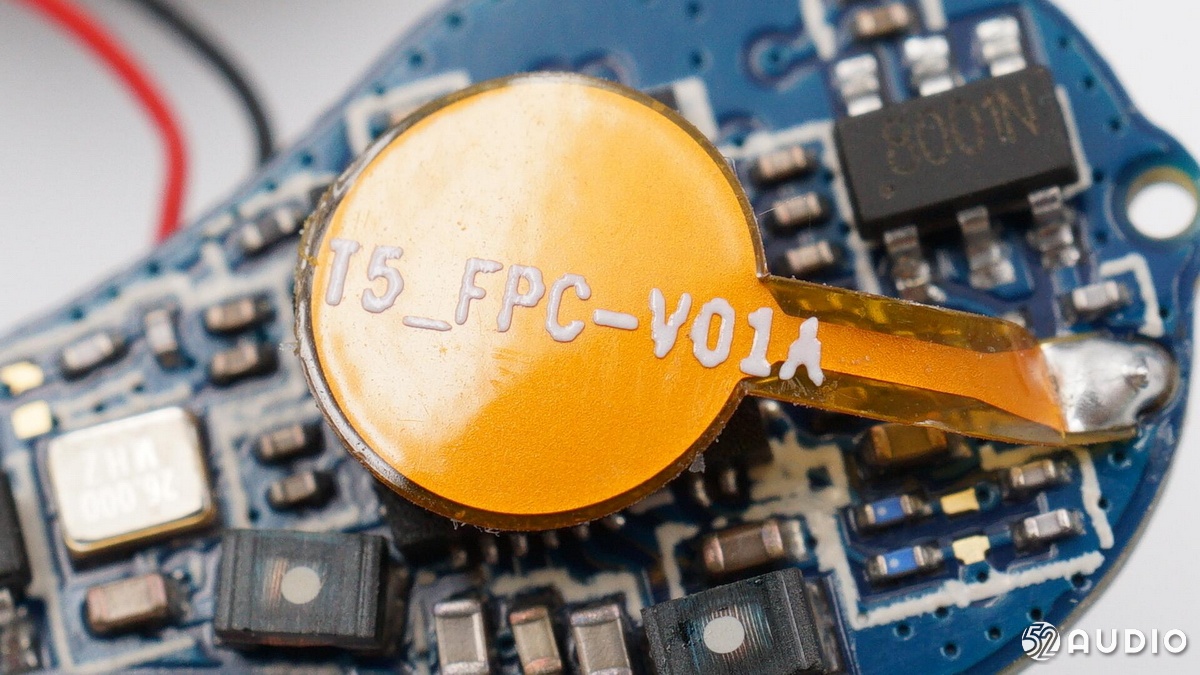

电容式触摸感应的FPC。

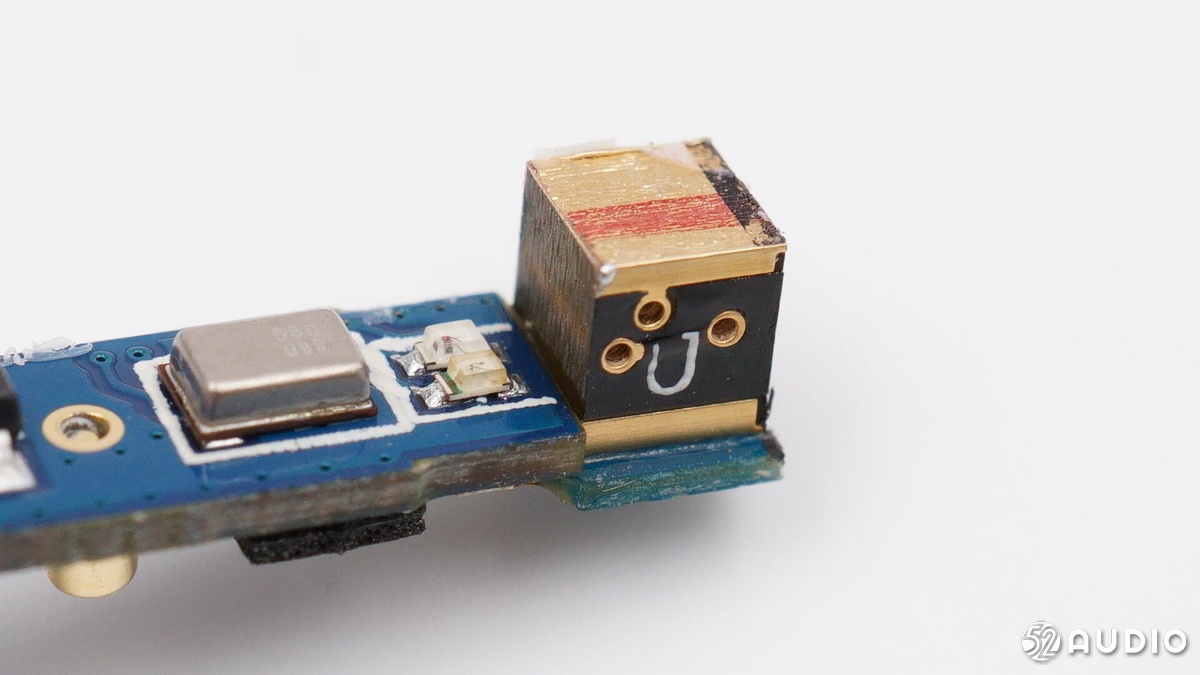

叠层贴片蓝牙天线特写,用于收发蓝牙信号。

LED指示灯特写。

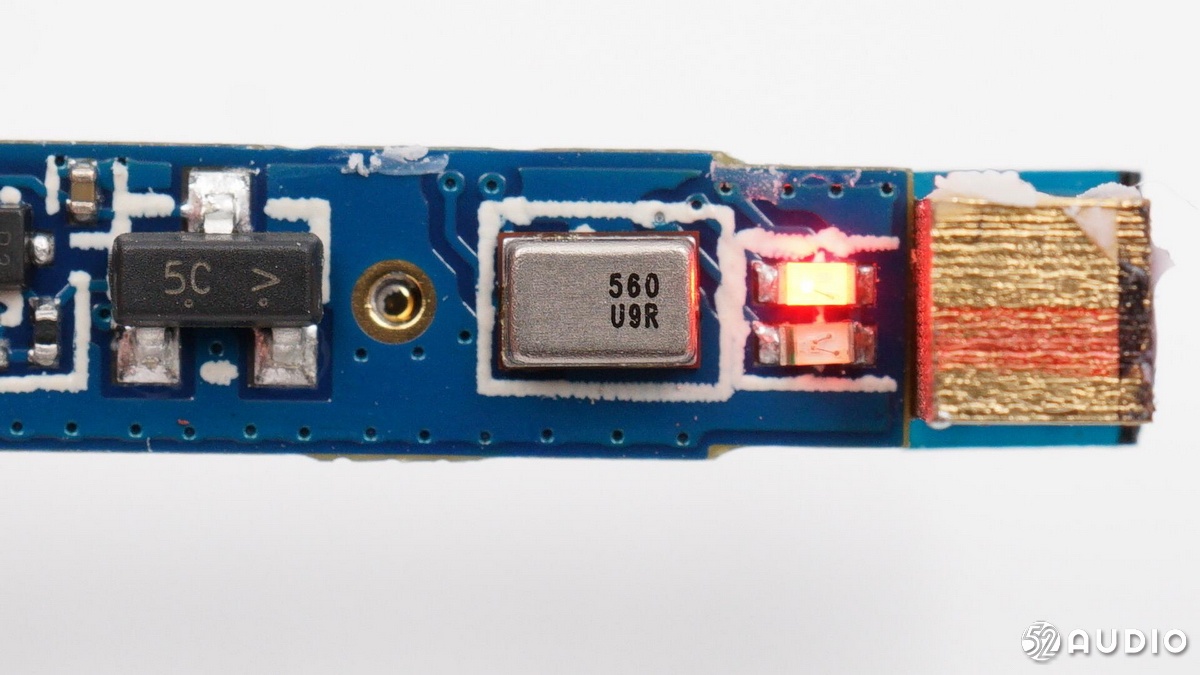

镭雕560U9R的MEMS硅麦。

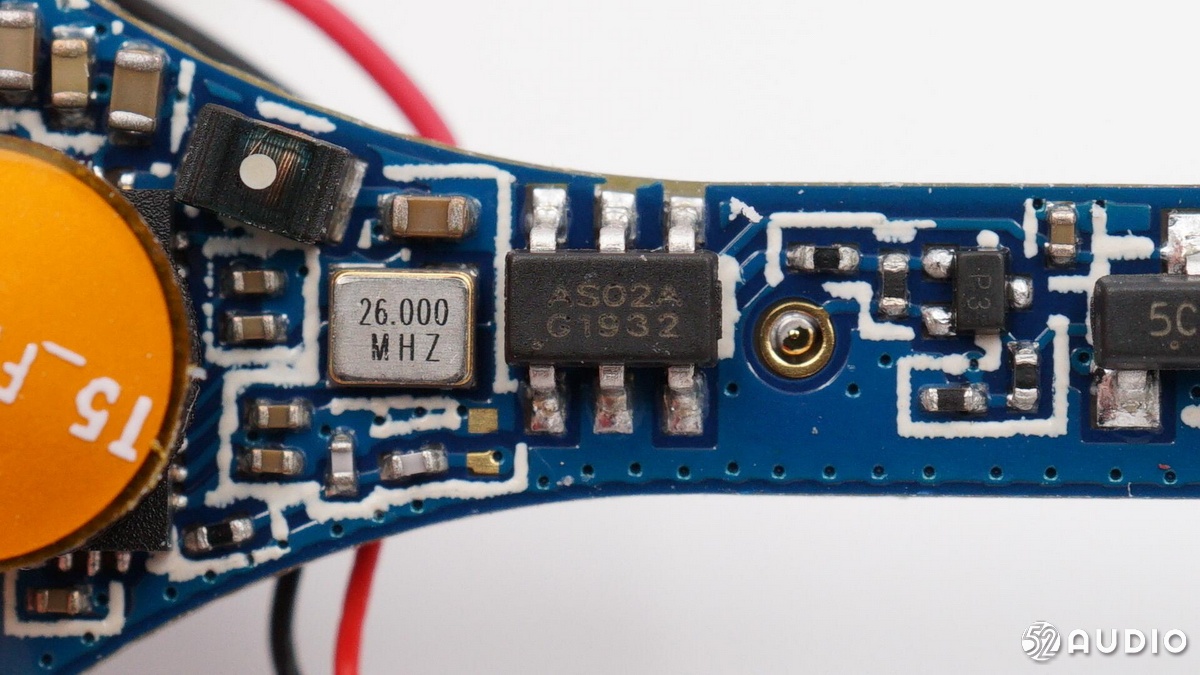

丝印 AS02A的IC。

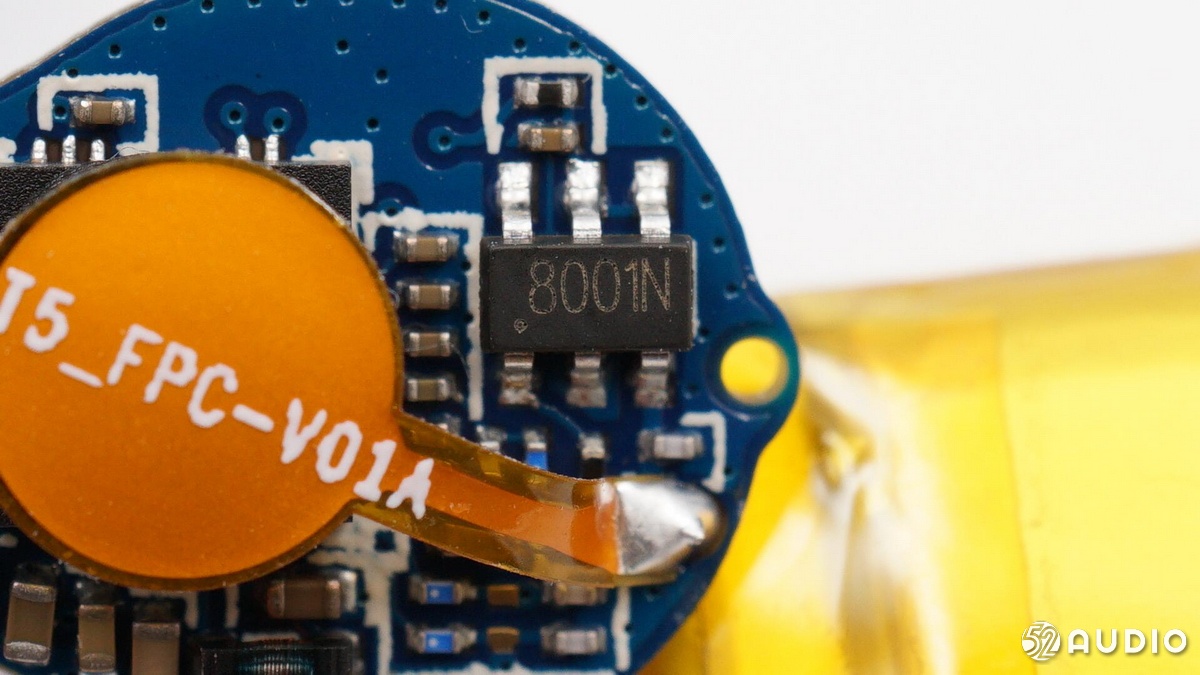

丝印8001N的触摸IC,用于感知触摸操作。

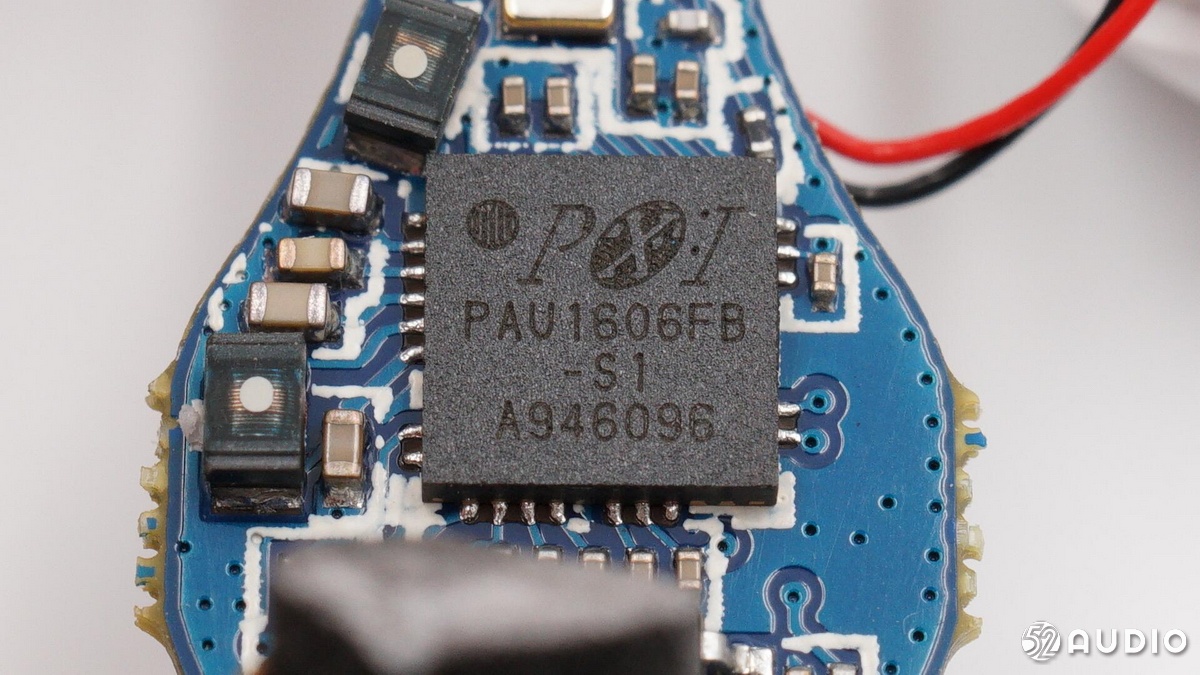

主控芯片为PixArt原相 PAU1606FB-S1,支持蓝牙5.0 EDR / BLE双模,采用QFN-40 5x5mm封装,适用于TWS耳机。

原相 PAU1606FB-S1支持SBC / mSBC、AAC,内置10频段均衡器;支持双麦克风降噪;内置锂离子电池充电器,充电电流达400mA。其专利GeendRadio™立体声(GRS)技术,具有快速切换、低延迟、低辐射、低功耗、抗干扰的特点。

据我爱音频网拆解了解到,QCY T4 TWS真无线蓝牙耳机雷蛇战锤狂鲨真无线入耳式耳机漫步者GM4真无线蓝牙游戏耳机JOWAY乔威H96真无线蓝牙耳机均采用了原相方案,低延迟是其共同的卖点。

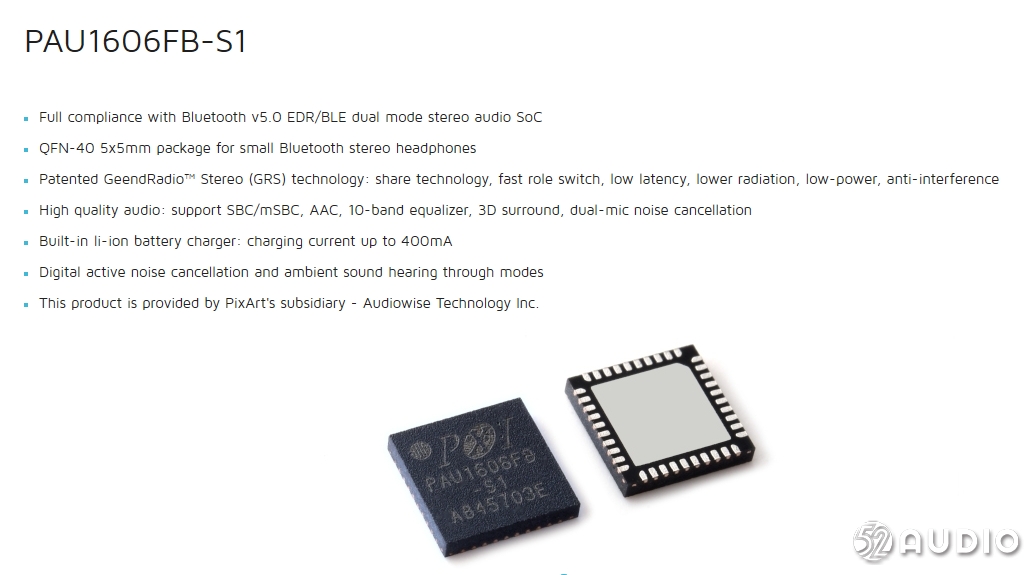

PixArt原相 PAU1606FB-S1资料。

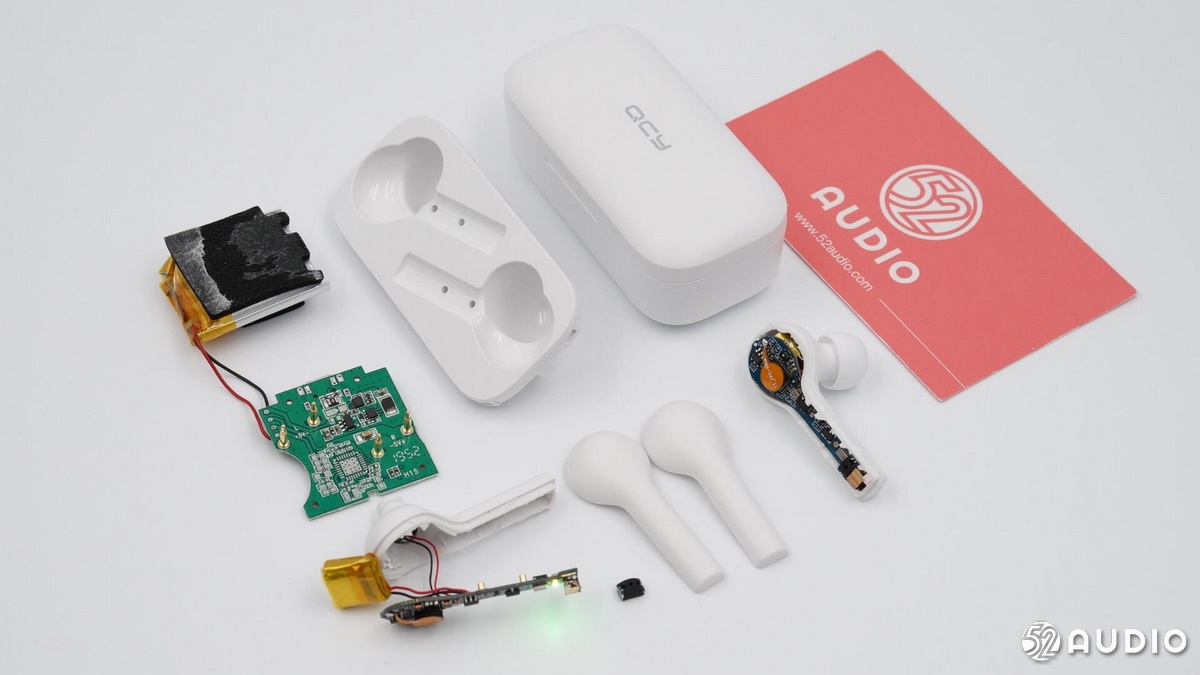

拆解全家福。

我爱音频网总结

QCY T5 真无线蓝牙耳机,与此前我爱音频网拆解过的其他QCY TWS耳机相比,耳机终于不是“豆式”的外型设计了,依旧是入耳式结构,不过采用了条形主板,耳机柄光滑圆润,佩戴时贴合耳廓,白色款整体颜值还是比较高的。

QCY T5的充电盒使用Micro-USB接口输入电流,采用圣邦威SGM4056线性充电IC和赛芯微XB5332A锂电池一体化保护IC,确保充电盒电池的充电安全;充电盒电池容量380mAh。

耳机部分,QCY T5 与T4一样采用了原相 PAU1606FB-S1蓝牙音频SoC,支持蓝牙5.0,其GeendRadio™立体声技术,具有左右耳快速切换、低延迟的特点,被很多“游戏TWS”耳机采用。并且该芯片内置锂离子电池充电器,确保耳机电池的充电安全;耳机内的软包电池容量为43mAh,与T4一样。耳机采用叠层贴片蓝牙天线收发蓝牙信号。

此外,QCY T5 真无线蓝牙耳机支持触摸控制,比QCY T1系列、T4的按键式使用起来要方便。综合来看,QCY T5与QCY T4价格相当,耳机主控芯片和电池容量相同,两者只是在外观设计、控制方式和内部相关电路上有所区别,普通消费者可以根据自己的喜好和习惯选择。
